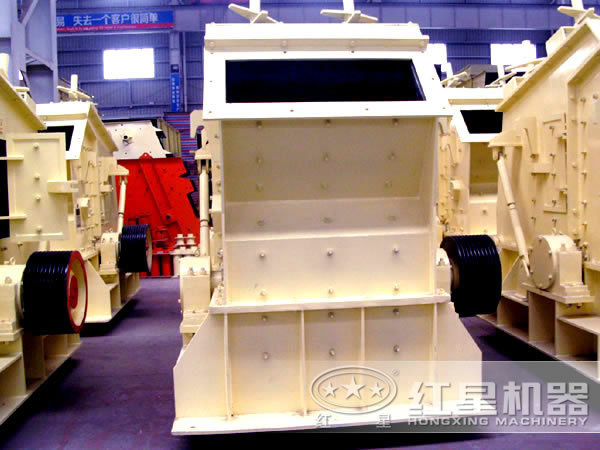

反击式破碎机构造以及类型

 反击式破碎机按照转子数目不同，可分为两种：单转子和双转子反击式破碎机。 单转子反击式破碎机的结构比较简单，主要是由转子5（打击板4）、反击板7 和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有三块（或者若干 块）打击板（板锤），打击板和转子多呈刚性联接，而打击板系用耐磨的高锰钢（或其他合金钢）制作。

反击式破碎机的反击板一端通过悬挂轴铰接在上机体3 的上面，另一端由拉杆螺栓利用球面垫圈支承在上机体的锥面垫圈上，故反击板呈自由悬挂状态置于机器的内部。反击板的作用是当碎矿机中进入非破碎物体，这时反击板受到较大的反作用力，迫使拉杆螺栓（压缩球面垫圈）"自动" 地后退抬起，使非破碎物体排出，保证了设备的安全，这就是反击式破碎机的保险装置。 另外，调节拉杆螺栓上面的螺母，可以改变打击板和反击板之间的间隙大小。

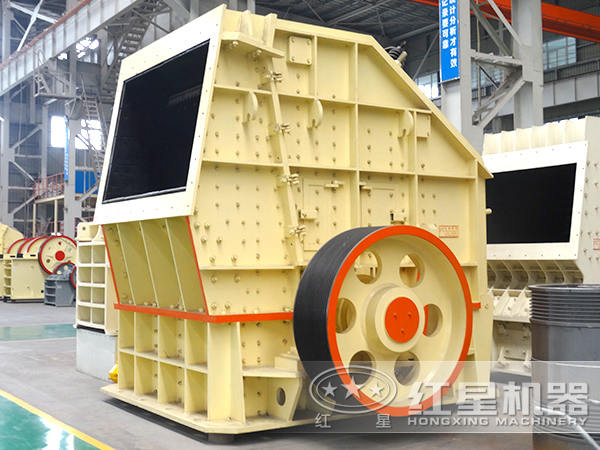

机体是沿轴线分成上、下机体两部分。上机体上面装有供检修和观察用的检查孔。 下机体利用地脚螺栓固定于地基上。机体的内面装有可更换的耐磨材料的保护衬板，以 保护机体免遭磨损。碎矿机的给矿口处（靠近一级反击板）设置的链幕，是防止机器在碎矿过程中，矿石飞出来发生事故的保护措施。

反击式破碎机反击板：反击板的结构型武，对碎矿机的破碎效率影响很大。反击板的形式主要有 折线形或圆弧形等结构。折线形的反击板结构简单，但不能保证矿石 获得有效的冲击破碎。圆弧形的反击板，比较常用的有渐开线形的， 这种结构形式的特点在反击板的各点上，矿石都是以垂直的方向进行冲击，因而破碎效率较高。

另外，反击式破碎机的反击板也可制成反击栅条和反击辊的形式。这种结构主要是可起筛分作用， 提高反击式破碎机的生产能力，械少过粉碎现象，并降低功率消耗。

一级、第二级反击板的一端通过悬挂轴铰接于上机体的两侧，另一端分别由拉杆螺栓（或调节弹簧）支承在机体上。

分腔反击式破碎机的反击板通过方形断面轴悬挂在两转子之间，将机器分成两个破碎腔，通过改变分腔反击板的位置，可以调整粗碎腔和细碎腔的碎矿产品粒度情况。而悬挂分腔反击板的方形断面轴，又与装在机体两侧面的连杆和压缩弹簧相联接。

转子两端采用双列向心球面滚动轴承支承在下机体上。由于转子的圆周速度高，故轴承需用二硫化钼润滑脂进行润滑。

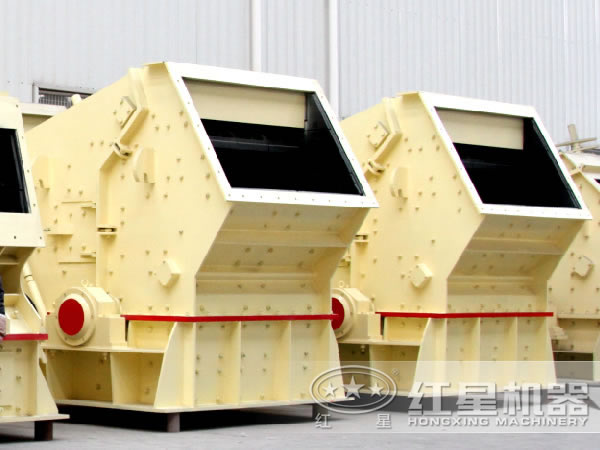

机体上开设若干个检查孔（观察孔），以供安装、检查和维修时使用。

反击式破碎机的传动装置，是由两台电动机，经由弹性联轴节、液力联轴器和三角皮带装置，分别驱动两个转子作同向回转运动。采用液力联轴器，可使电动机成为轻负荷启动， 减小运转过程中的扭转振动和载荷的脉动，并且可以防止电动机和碎矿机的过负载，保护电动机和碎矿机不致损坏。
