其他型式的颚式破碎机

颚式破碎机除了常见的简摆和复摆型，还有混合摆动型（混摆型）颚式破碎机和简摆、复摆颚式破碎机的改进机型细碎颚式破碎机，接下来，摩登6为您讲解这两种颚式破碎机的特点和结构。

混合摆动型（混摆型）颚式破碎机

为了克服简摆型和复摆型颚式破碎机的缺点，曾试制过混摆型颚式破碎机，其工作原理见图1-1（c）。动颚与连杆共同安在偏心轴上，连杆头装在偏心轴的中部，而动颚的两个轴壳则安装于连杆头的两侧。两个推力板仍然是支承在动颚和连杆的下端及机架的后壁上。

动颚各点的运动轨迹均为椭圆，其长轴向着卸料方向倾斜，促使物料前进，并将物料推向出料口，改善了卸料条件，提高了破碎机生产能力。同时动颚底部的水平摆幅与垂直摆幅之比为1:0.8，这又比复摆型颚式破碎机合理，可使齿板的磨损降低。由于动颚与连杆都悬挂在偏心轴上，使偏心轴及其轴承受力很大，工作条件恶劣，容易损坏。同时构造也比较复杂，虽然国内有关矿山机器厂曾制成混合摆动型破碎机，均因以上原因未能推广。

细碎颚式破碎机

该机是对简摆、复摆型颚式破碎机作了改进，采用数个动颚及数个偏信柱组成的偏心轴结构，运行时通过每个动颚分别压碎物料，从而减轻了机器的负荷，并且易起动、运转较平稳、能耗低。目前国内有复摆型细碎颚式破碎机及简摆型细碎颚式破碎机，细碎颚式破碎机的结构及工作原理同原型破碎机，只是进料口的长度增加，其破碎比可达5-8。该型破碎机能破碎抗压强度不超过250MPa/cm的矿石和岩石。其处理能力（该机标定）是以破碎中等硬度的矿石、岩石，松散密度1.6t/m3为准。

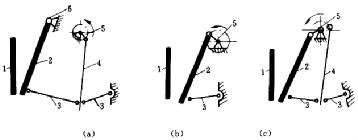

图 1-1 颚式破碎机的主要类型
（1）简单摆动型；（2）复杂摆动型；（c）混合摆动型
1—定颚；2—动颚；3—推力板；4—连杆；5—偏心轴；6—悬挂轴

以上是对两种不同形式的颚式破碎机进行了简单介绍，如果您想了解更多[颚式破碎机价格](http://m.hxpsj.cn)或厂家信息，均与拨打免费热线，或直接莅临我厂实地考察！
