单转子锤式破碎机

作者:摩登6注册 发布时间:2009-07-06 00:00:00 更新时间:2018-11-12 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

单转子锤式破碎机可分为可逆式和不可逆式两种类型。可逆式锤式破碎机的转子首先向某一方向旋转,对物料进行破碎。该方向的材板、筛板和锤子端部即受到磨损。磨损到一定程度后,使转子反方向旋转,此时破碎机利用锤子的另一端及另一方的衬板和筛板工作,从而连续工作的寿命几乎可提高一倍。单转子可逆式锤式破碎机结构示意见图1-1(b)。单转子不可逆锤式破碎机的转子只能向一个方向旋转。当锤子端部磨损到一定程度后,必须停车调换锤子的方向(转180°)或更换新的锤子。单转子不可逆锤式破碎机结构示意见图1-1(a)。

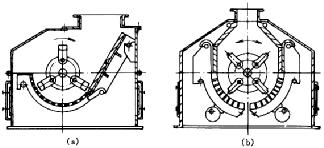

单转子锤式破碎机示意图
图 1-1 单转子锤式破碎机的示意图
(a)不可逆式;(b)可逆式

图 1-2 所示为单转子、多排、不可逆式锤式破碎机。它由电动机、联轴器、轴承部、主轴、圆盘、销轴、轴套、锤子、飞轮、进料口、机壳、衬板和筛板等零部件组成。机壳由上下两部分组成,分别用钢板焊成,各部分用螺栓连接成一体。衬板由高锰钢制成,衬板磨损后可以拆换。为了便于检修、调整和更换筛条,机壳的前后两面均开有检修孔。为了便于更换锤子,机壳的两侧壁也开有检修孔。破碎机的主轴上安装有数排圆盘,在转子圆盘上有两排销孔,当锤子端部磨损后可以把销轴插在外圈孔内,从而调整锤子与筛条之间的间隙。锤子用销轴铰接在各排圆盘之间,为了防止圆盘和锤子的轴向窜动,在圆盘两端用压紧锤盘和销紧螺母固定。转子两端支承在滚动轴承上,轴承用螺栓固定在机壳上。主轴与电动机用弹性联轴器直接联接。为了保持锤式破碎机转子的平衡,在主轴的另一端装有飞轮。

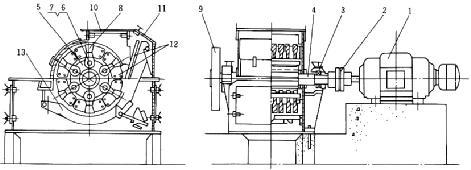

不可逆锤式破碎机示意图
图 1-2 不可逆锤式破碎机结构示意图
1-电动机;2-联轴器;3-轴承部;4-主轴;5-圆盘;6-销轴;7-轴套;8-锤头(子);9-飞轮
(本图中假想线表示);10-进料口;11-机壳(体);12-衬板(打击板);13-筛板(条)

圆弧状卸料筛板安装在转子下方,筛条的两端装在横梁上,外面的筛条用压板压紧,筛条排列方向与转子运动方向垂直。筛条间隙由筛条中间凸出部分形成。为了便于物料的排出,筛条之间构成向外扩大的筛缝,同时还向转子方向倾斜。

在进料部分还安装有打击板,是首先承受物料冲击和磨损的地方。打击板由托板和材板等部件组装而成。托板是用钢板焊接的,上面的衬板是高锰钢铸件,组装后用两根轴架装在破碎机的机体上。进料角度可用调整螺栓进行调整,衬板磨损后可以更换。

锤子是以铰链方式装在销轴上,由于是自由悬挂的,在高速旋转时锤子向外张开,当遇上难碎物件时,能沿销轴回转,从而避免机件损坏,起着保护作用。当难碎物件(如铁物)进入破碎腔时,在锤子的打击下,非破碎物被锤子排到筛条的末端,并定期由特设的孔中取出,避免锤子与筛条等机件损坏。另外,在传动装置上还装有专门的保险装置,利用安全销钉,在过载时被剪断,使电动机和破碎机转子脱开,起到保护作用。

这种锤式破碎机的转子只能沿一个方向运转进行破碎,故称不可逆式。

图 1-3 是可逆式锤式破碎机。由于转子可以向左或向右旋转,破碎机对垂直中心线是对称的,给料口设在机器中部。筛条装在两边的弧形侧板上,侧板的上端悬挂于心轴上,下端支承在偏心轮上。转动手柄,偏心轮随之转动,即调节锤子与筛条之间的径向间隙。调节勿需停车。拉紧弹簧使侧板与偏心轮保持接触。

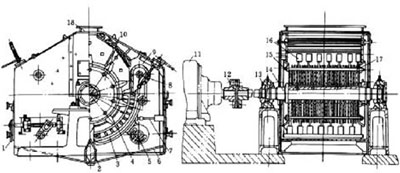

φ1430×1300 毫米则逆式锤式破碎机

图1-3可逆式锤式破碎机
1-手柄;2-笼筐;3-侧板;4-筛条;5-偏心轮;6-拉杆;7-拉紧弹簧;8-心轴;9-折转板;10-转子;
11-电动机;12-联轴器;13-轴承;14-主轴;15-圆盘;16-锤子;17-销轴;18-给料口

在左右侧板下端,有一段距离内没有筛条,其下方装有一个可左右摆动的笼筐,非破碎物落到此筐内。每隔一定时间拉动拉杆,可使积存于笼筐内的非破碎物排出。

当锤子一端及某一侧的衬板和筛条磨损后,可以停车,使电动机和破碎机的转子反转,利用锤子的另一端及另一侧的衬板和筛条进行工作。

锤式破碎机主要以冲击兼施磨剥作用粉碎物料。由于设置筛条,所以不能粉碎粘结性物料。当进入破碎机的物料水分超过 15% 时,就要出现堵塞现象。
