喷射式浮选机的结构特征与工作原理

作者:摩登6注册 发布时间:2012-06-13 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

对于喷射式浮选机来说,主要的组成部分充气搅拌装置、槽体、刮泡机构、循环泵等设施,今天就由摩登6为大家介绍FJC系列煤用喷射式浮选机浮选机的工作原理和结构中的作用。

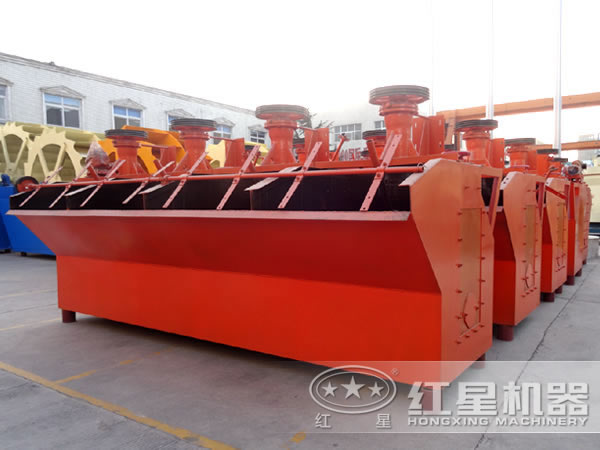

浮选机

1、主要部件及其作用

FJC系列煤用喷射式浮选机的主要结构及其作用如下:

充气搅拌装置:它是喷射式浮选机的核心部件,对循环矿浆起到充气搅拌作用,同时产生矿物分选所需要的微泡。

槽体:为矿浆分选提供空间。

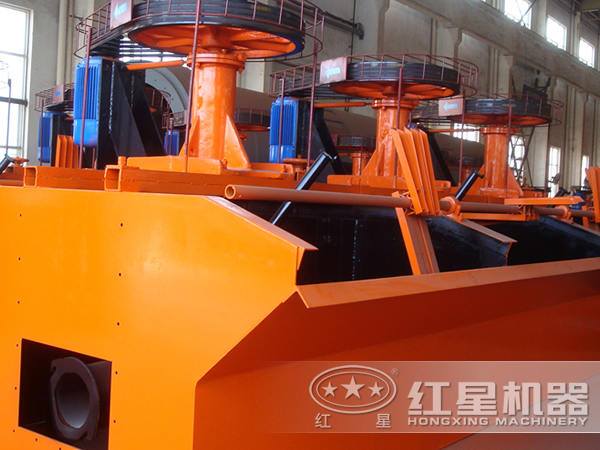

浮选机

刮泡机构:及时、准确地分离、排出泡沫,分选出精矿,实现有用矿物的分选。放矿装置:及时放出已经分选完毕的尾矿。

循环泵:为充气搅拌装置提供原料,为实现矿浆的搅拌提供动力和产生微泡所需的压力。

2、工作原理

经预处理的煤浆进入浮选机槽箱端面的入料箱,流经燕尾孔后,一部分直接流入浮选机槽箱参与分选,另一部分经假底下部的循环煤浆口进入循环泵。经循环泵加压的循环煤浆进入充气搅拌装置,在喷嘴及其内部的导流叶片的共同影响下,以较大的速度从喷嘴中呈螺旋扩大状喷出,由于喷射流的抽吸作用,在混合室内形成负压。

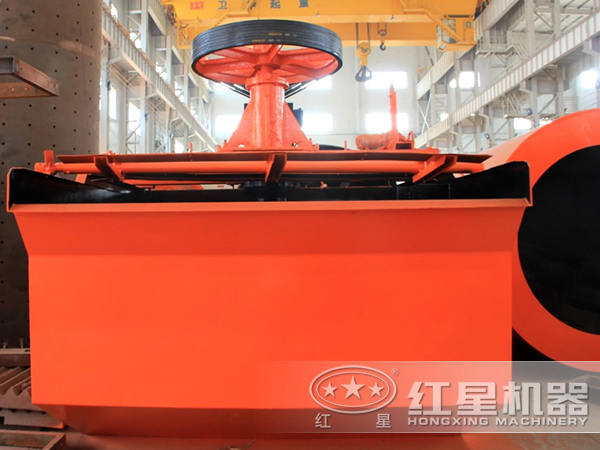

浮选机

空气经吸气管进入混合室,被喷射流卷裹剪切,空气被粉碎成微泡并均匀得分布于煤浆中,含气煤浆通过长、短喉管后,斜射到假底,微泡的运动方向与煤流的方向垂直,增加了气泡与煤粒的碰撞概论,提高浮选效率,经过以上过程实现矿浆的充气搅拌。在充气搅拌装置的作用下,疏水性煤粒完成矿化过程,煤粒与气泡形成稳定的泡沫层,在浮力的作用下,由刮板刮出,经脱水作业后成为浮选精煤。未矿化的煤粒一部分随液流绕经假底到循环孔进入循环泵,经加压后,再次通过充气搅拌装置实现矿化,另一部分随液流经两槽箱之间流通孔进入下一个槽箱进行循环。直到最后一槽箱,尾煤从尾矿箱排出。
