球磨机介质运动情况分析

球磨机运转时，介质在筒体内生成后，要么由于生成颗粒比较少，空间大，颗粒间存在空隙，各个颗粒之间没有接触，还处于非平衡状态;要么生成的颗粒由于指定空间范围不足够大，导致颗粒间存在强大的挤压力，此时颗粒集合也处于非平衡状态。所以在使筒体运转之前，必须要使生成的球磨介质处于平衡状态，即介质的自然堆积。在PFC3D中，通过对球磨介质施加重力加速度，使介质在重力作用下自由下落到筒底，达到初始平衡状态。该步骤由命令SETGRAVITY执行，计算到达平衡状态的时步大小由计算机软件自动调整。

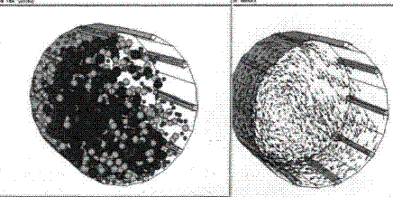

图  球磨机介质运动及介质运动矢

在球磨机筒体以及介质模型建立完之后，接下来对球磨机进行仿真运动实验。在实际工况中，电动机对球磨机提供动力，使球磨机在一定转速下旋转运动。在PFC3D中，是通过对墙体wall对筒体及端盖施加角速度来实现筒体的旋转运动，同时，利用hist与plot命令实时存储模型旋转过程中提升条与衬板的受力、做功以及能量的情况，并将这些信息记录在hist文件中，以便后来的数据处理。设筒体角速度为4.56rad/s，运行200000步。模型运转后介质运动及介质运动矢如上图所示。
