如何对复摆颚式破碎机的主要结构参数进行优化设计?

作者:摩登6注册 发布时间:2013-01-13 00:00:00 更新时间:2018-11-14 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

复摆颚式破碎机是石料中等粒度破碎中常用的一种破碎设备,它以结构简单、操作简单、坚固耐用、容易维护等优点,牢牢占据着生产量多、使用范围广的地位。

在生产中,为了提高破碎机的生产能力,减少齿板磨损,降低能耗,降低机械负荷,动颚的垂直行程要小,水平行程要大。动颚的行程与破碎机的结构参数有关,因此需要对破碎机的结构参数进行优化设计。

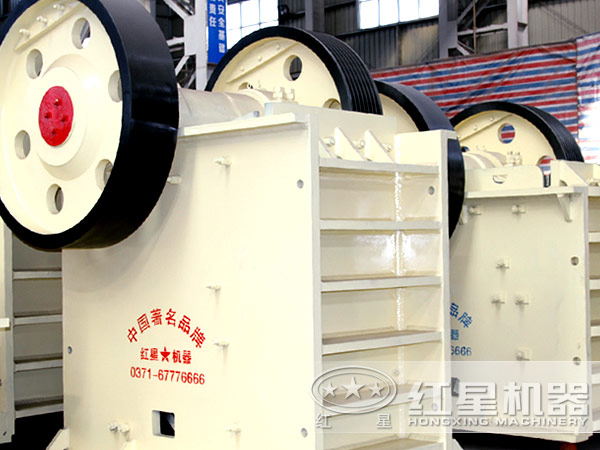

复摆颚式破碎机

首先要对颚式破碎机动颚的运动进行分析。可在固定颚板上建立坐标,得出动颚上任一点的运动轨迹基本方程。当偏心轴转角从0度到360度变化一周时,就可得到动颚齿板上、中、下三点的运动轨迹,同时还可获得传动角、轴板角的变化范围。

之后建立优化数学模型。步骤为选取影响性能的结构参数作为设计变量;将动颚的下部行程特性值作为目标函数;给变量的变化范围必要的约束,如边界约束、四杆机构曲柄存在条件、给排料口水平行程约束、传动角约束(43°~55°之间)、肘板摆角约束、肘板角约束等,根据这些约束条件,就可建立起主要结构参数的优化设计数学模型。

模型建立后,可采用复合形法,应用FORTRA语言编制程序,对模型进行迭代计算,得到复摆颚式破碎机的主要结构参数。

采用上述方法计算复摆颚式破碎机的主要结构参数,可提高设计的精度和速度,简化计算过程,得到的破碎机机构合理,强度大,实用性强。
