振动筛结构与特点

作者:摩登6注册 发布时间:2009-07-22 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

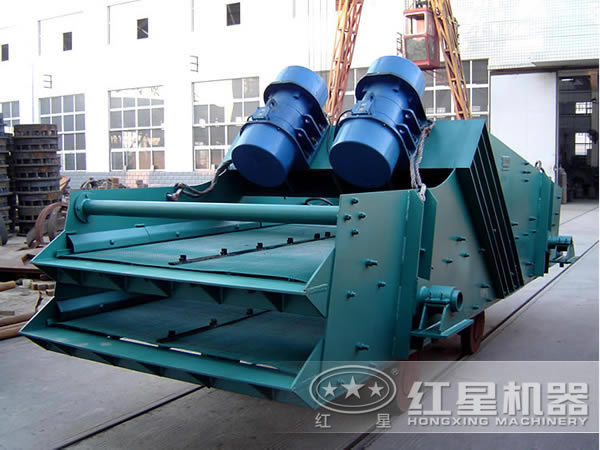

直线振动筛

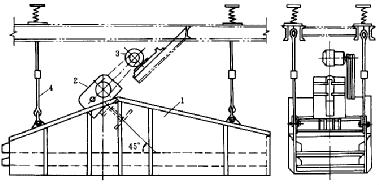

图 2-4 是吊式直线轨迹振动箱,采用箱式结构的激振器,激振力的方向与水平成45°。箱式激振器结构紧凑。

吊式直线振动筛

图2-4吊式直线振动筛

1-筛箱;2-箱式激振器;3-电动机;4-悬挂装置图

图2-5是该筛子配用的激振器示意图。激振器的四个偏心重成双地布置在箱体的外部,箱体内有一对啮合的齿轮,其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正,以使筛箱作直线往复运动。

箱式激振器

图 2-5 箱式激振器

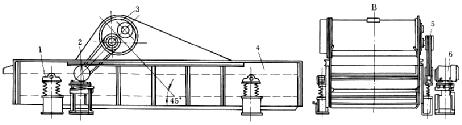

图2-6是座式直线轨迹振动筛。这个筛子装有筒式激振器。筒式激振器的偏心重和轴做成一体,在轴的末端有一对互相啮合的齿轮(直线振动筛筛子也可采用双电机驱动自同步),以保证互相之间正确的相位关系,并传递运动。

座式直线振动筛

图2-6座式直线振动筛

1-弹簧及支承装置;2-电动机座;3-筒式激振器;4-筛箱;5-V带;6-电动机

直线振动筛由于筛面倾角小,筛子的高度减小,便于工艺布置。由于直线振动筛筛面是直线往复运动,上面的物料层一方面向前运动,一方面料层在跳起和下落过程中受到压实的作用,有利于脱水、脱泥、脱液(用于食品、纺织、制革等工业部门)和重介选矿时脱除重介质。对于难筛物料如石块、焦炭、烧结矿时,直线振动筛的筛面振动角度可采用60°。

直线振动筛价格详细垂询:0123-4566789

直线振动筛厂家地址:郑州-国家高新技术产业开发区檀香路8号
