回转窑图纸

摩登6机械为国内知名企业的大型回转窑生产企业的生产图纸，具有生产工艺简单，对加工设备要求低，成本低等优点，是中小型机械企业生产加工的图纸参考。我们对新设计的回转窑图纸举例介绍。

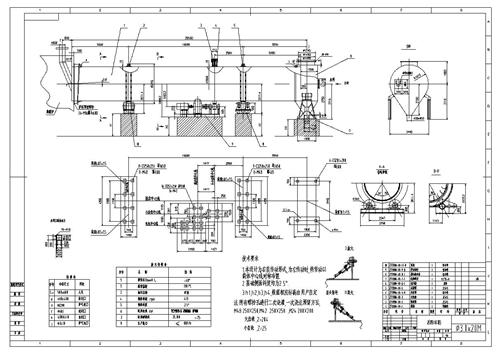

下图为2.2米回转窑图纸原始长度为48米，即2.2米48米回转窑可以根据要求更改为长度38米~60米回转窑，广泛用于水泥窑、冶金化工窑和石灰窑。

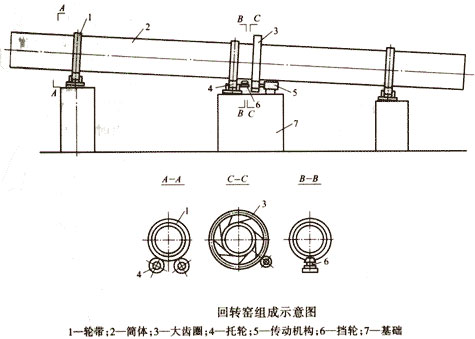

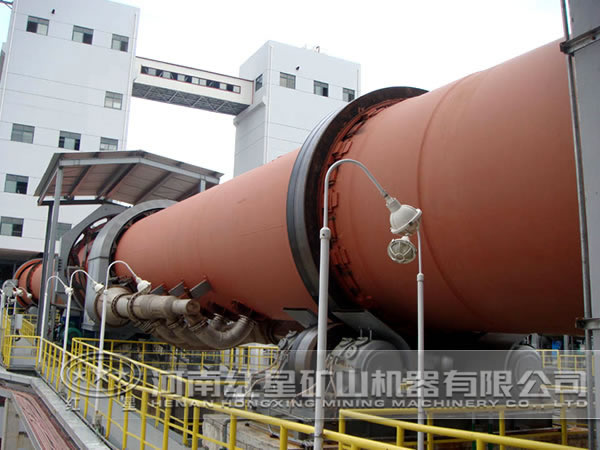

我公司专业设计的回转窑图纸还有很多，下面就是我们回转窑的结构示意图：

回转窑一般有2~5组托轮、1组挡轮、装有轮带和大齿圈的圆截面筒体在托轮上呈小角度倾斜状滚转。

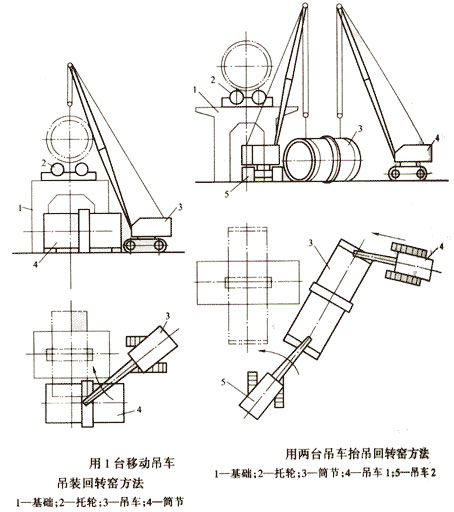

下面为回转窑的安装示意图：

由于大中型回转窑其筒节的直径、长度均大,几个套装上轮带的筒节质量更大。因此常出现仅用一台吊车因能力不够而无法吊装的情况。所以,只好采用两台吊车抬吊的方案或用其他方法吊装。

如上图所示,用两台移动吊车吊装回转窑时,因吊装作业方法需要,两台吊车中应有一台是吊起吊件可行走的履带吊(或轮胎吊)。一般筒节可斜置于基础一侧,要尽量靠近基础。起吊前把有轮带的筒节套装上轮带。在确定两吊车吊点时,要先计算出筒节的位置,再依据两台吊车的起重能力,用计算法确定吊点位置,达到按吊车能力分配负荷的目的。吊车的负荷程度应达到有关要求,即吊重应小于两台吊车额定起重量之和的75%,任意一台吊车所负担的负荷不得超过其额定起重量的80%。

吊索捆绑于筒节上的吊点处,两吊车同时吊升筒节到高度略超过托轮后,一台吊车转杆,另一台吊车负重前行,两用车均应平稳操作,协同配合,吊筒节到托轮正上方,对正后放筒节于托轮上。继而将筒节一端与已吊装就位筒节相应端用螺栓连接。若两台吊车均为履带吊或轮胎吊,而且其额定起重量之和又足够大时,也可采用使筒节袖线平行于回转窑纵向中心线且将其置于基础侧面、两台吊车均在其后的吊装方法。吊升筒节到高出基础顶面以后,两台吊车如采用迈步方法,先后分数次吊重前行,为安全和稳定计,应避免两吊车同步吊重前行的作业方法。待筒节靠近托轮时,再吊升些,使其略超出托轮高度。两吊车再迈步前行到筒节于托轮正上方,并落于托轮上。

我们的Φ1.9/1.6×39M回转窑图纸是现有新型的回转窑图纸，该回转窑有节能效能高等特点在煅烧活性石灰和高岭土、铝酸钙粉等领域有着极大的市场空间，比传统的回转窑节能30%左右，改变径回转窑图纸是经过变径回转窑的发明人亲自执笔设计绘制，并且经过上百次的总结经验设计而成，产能达到普通回转窑1.9米直径的产量，能能耗降低30%左右，现有3家企业使用该图纸生产，该直径回转窑一直处于热销状态。

1.8米回转窑图纸是现在卖的较好的图纸。这个回转窑是摩登6机械厂设计研发的干法生产回转窑项目图纸，完整无错，经过数十家企业生产销售产品。成熟稳定，是不可多的的节约成本，效能高节能的Φ1.8×30M回转窑图纸。
