某铜选厂碎磨工艺及设备选型

某铜选厂的选矿对象为斑岩铜矿和矽卡岩型铜矿两种类型，矿石性质复杂，碎磨工艺难确定。通过对原矿性质考察，该厂认为应用较广泛的自磨工艺方案不适合，研究常规碎磨方案。本文就该铜选厂碎磨工艺及设备选型进行介绍。

一、碎磨工艺方案确定

这里所说的常规碎磨方案特指"三段破碎加单段球磨"而言，在国际上常规碎磨工艺发展的新成果就是推行"多碎少磨"的生产原则，以获得较小的入磨粒度，达到降低碎磨总能耗的目的。为区别于早期的常规破碎流程，国内有人称它为"新常规破碎流程"（或"新三段"），我们也姑且这样称之。我们提出的破碎流程为：中碎前带有预先筛分的三段一闭路破碎流程，中碎预筛将粗碎矿石中的合格粒级筛出，与破碎产品合并送粉矿仓。中碎预筛及细碎闭路筛的筛孔为11.4mm。

二、碎磨设备选型

新常规碎磨流程的核心在于选择何种破碎设备（特别是第二段和第三段破碎机）及何种磨矿设备，才能使碎磨方案在经济上和技术上合理，研究也就在于此。

1、破碎机选型

粗碎设备一般选用颚式破碎机，这里不多做介绍，研究的为中、细碎设备。国内外的长期生产实践表明，在常规碎磨流程中，中、细碎作业普遍使用的还是偏心圆锥破碎机，但为了解决硬矿石的破碎，以及为了获得更细的破碎产品，在近20年来国外相继推出了液压圆锥破碎机和超细碎圆锥破碎机，这些设备从基本结构来看仍属于偏心圆锥破碎机。后又推出了全新的、能破碎坚硬物料的大破碎比惯性圆锥破碎机，该破碎机的主要结构特点是采用不平衡振动器来驱动动锥，这是它们与现有结构的破碎机（利用偏心轴套驱动的破碎机）主要的不同之处，也得到了广泛的应用。

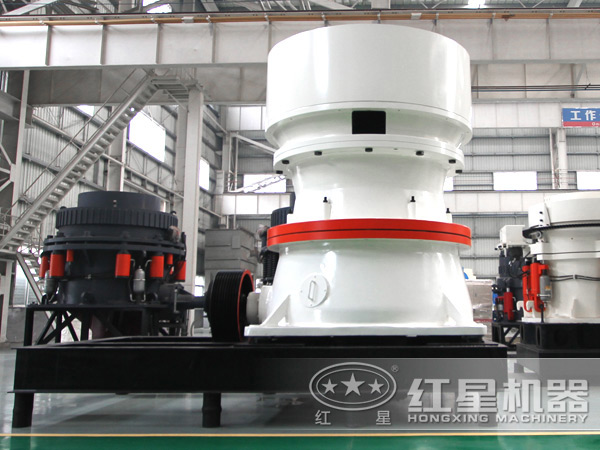

通过慎重的试验及各制造商对比，该选厂选择摩登6注册生产的中碎设备弹簧圆锥破碎机4台和细碎设备液压圆锥破碎机8台。

2、球磨机的选型

由于该选矿厂规模大，势必选用大型球磨机，才可能作到设计方案技术经济合理。根据掌握的资料，前苏联已经成功地生产和使用了直径大于6.Om的大型球磨机，但限于缺少其设备价格资料，因此未作研究，而把研究放在国产直径为5.03m（16.5ft）和直径为5.5m（18ft）两种球磨机上。

鉴于我国已经引进过直径为5.03m这种球磨机和经历过合作制造大型球磨机的实践，因此该选矿厂所使用的球磨机的供货模式改为：由中国的河南摩登6注册矿山机器有限公司作为供货总承包商，通过考察，认为摩登6注册厂具有雄厚的机械加工能力和较强的技术力量，再加上有一个完善的质量保证体系，因此产品质量较好，特别是他们在大型球磨机制造方面，可以全部自行设计和制造大型球磨机，并使结构设计和工艺措施更加完善，从而提高球磨机性能、降低制造成本。

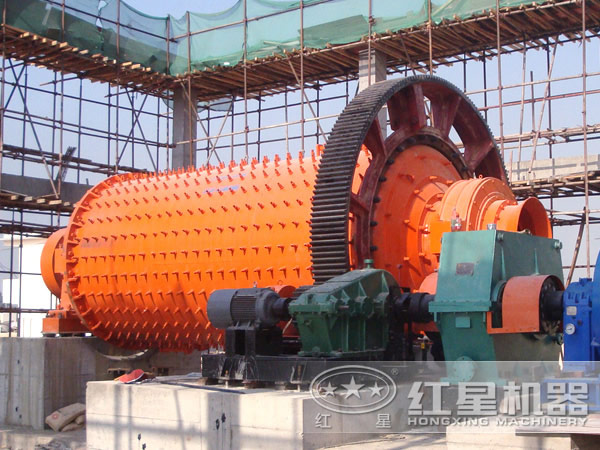

经过技术经济比较后，推荐采用摩登6注册制造的Φ5.03m×6.4m溢流型球磨机。

综上所述，该厂选用的碎磨工艺为新三段破碎加单段球磨方案，碎磨设备均采用摩登6注册设备，后期生产实践表明，设备运转稳定，工艺流程运行畅通，碎磨质量及产量达到预期，为后段选别提供了强有力的保障。这也从侧面表明了该厂的方案的成功实施与摩登6注册的碎磨设备是分不开的，欢迎有意者莅临考察，咨询热线：0123-4566789。
