xjm浮选机

xjm浮选机

点击此处获取报价

有效容积:0.35-20m3

生产能力:0.18-20m3/min

质量保障

厂家直销

免费安装

适用物料:河金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等

xjm浮选机简介

xjm浮选机又叫XJM型机械搅拌式浮选机是我国20世纪70年代研制成功的,是选煤厂目前使用广泛的浮选设备。xjm浮选机逐步发展到目前的5种规格,组成一个系列,但结构上不尽相同,有代表性的是XJM-4型和XJM-8型的结构。XJM系列浮选机主要用于选别0.5mm以下的矿物,也可用于有色金属、稀有金属、黑色金属、非金属等颗粒矿物的选别。

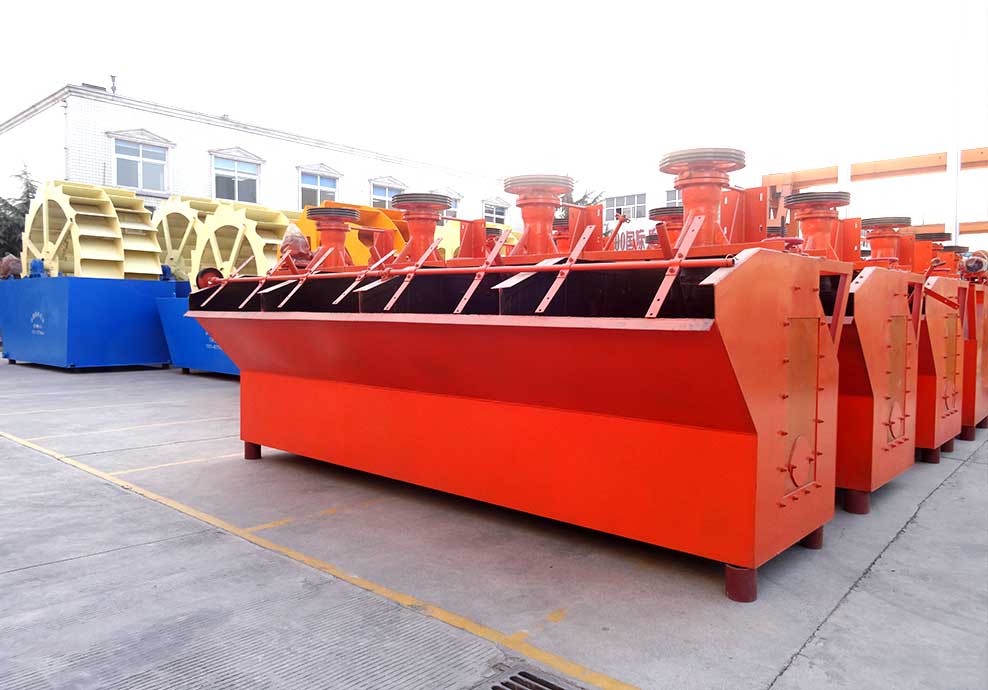

xjm浮选机

xjm浮选机的结构组成

该机型由浮选槽、中矿箱、搅拌机构、刮泡机构和放矿机构几部分组成。每台浮选机有4~6个槽体,单槽容积4m3,两槽体之间由中矿箱连接,一槽有尾矿箱。中矿箱、尾矿箱均有调整矿浆液面的闸板机构。每个槽内有个搅拌机构和放矿机构,两侧各有刮泡机构。槽体与前室中矿箱通过下边的U形管连通。

XJM浮选机结构图

xjm浮选机的工作原理

浮选机工作时,叶轮转动甩出矿浆,形成负压,来自套筒的空气和循环孔吸入的循环矿浆被吸到叶轮上部直叶片所作用的空间进行混合,入料矿浆从叶轮底部中心吸入管吸到吸浆室。在离心力作用下,上述各股浆气物料分别沿各自锥面向外甩出。自空心轴吸入的空气与吸浆室吸入的矿浆先在叶轮内混合后再甩出,甩出的所有的浆气混合物在叶轮出口处相遇,激烈混合,并通过定子导向叶片和槽底导向板冲向四周斜下方,然后在槽底折向上,形成W形矿浆流动型式。运动过程中气泡不断矿化,稳定升到液面,形成泡沫层。

XJM浮选机工作原理

xjm浮选机的性能优势

1、采用了三层伞形叶轮。第一层(上部)有6块直叶片,与定子配合吸入循环矿浆和套筒中的空气;第二层伞形隔板与第一层之间构成吸气室,由中空轴吸入空气;第三层是中心有开口的伞形板,与第二层隔板之间形成吸浆室,前室矿浆通过中矿箱和U形管由此吸入。

2、定子也呈伞形,在叶轮上方,由圆柱面和圆锥面两部分组成,其上分别开有6个和16个矿浆循环孔,定子锥面下端有16块与径向呈60°夹角的定子导向片,倾斜方向与叶轮旋转方向一致。定子可以稳定矿浆液面,定子上的导向片与叶轮甩出的矿浆气流一致,可减少叶轮周围矿浆的旋转和涡流,提高矿浆、空气的混合程度,并使叶轮吸气能力提高。定子盖板可使叶轮在停机时不被淤塞。定子循环孔可改善矿浆循环,使没粘附气泡的颗粒再入叶轮,强化分选。

XJM浮选机

xjm浮选机的优点和缺点

该机具有结构合理、充气量大、易于调节、浮选速度快、电耗低、处理量大的优点。

缺点是选择性较差,此外,该机对粗粒浮选效果也欠佳。

XJM浮选机

摩登6注册是河南郑州xjm浮选机生产厂家之一,如果您想了解xjm浮选机价格,不妨来看一看!

xjm浮选机 技术参数

类别 有效容积(m³) 处理能力(m³/min)
XJK型浮选机 0.35 0.18-0.4
0.62 0.3-0.9
1.1 0.6-1.6
2.8 1.5-3.5
5.8 5-7
SF型浮选机 0.37 0.2-0.4
0.7 0.3-0.9
1.2 0.6-1.6
2.8 1.5-3.5
4 2-4
8 4-8
10 5-10
20 5-20
JJF型浮选机 2 1-3
4 2-4
8 4-8
10 5-10
16 5-16
20 5-20
