转鼓烘干机

转鼓烘干机

点击此处获取报价

生产能力:1.9-76.0t/h

筒体容积:9-285m3

质量保障

厂家直销

免费安装

适用物料:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等

转鼓烘干机简介

转鼓烘干机是烘干机中的一种,该设备主要是通过转动的滚筒以热传导的方式,将需要干燥的物料,充分挥发其中的水分,以达到烘干的目的。该设备适用的物料大部分为浆状体、膏状体等质地的物料,并且在干燥的过程中能不破坏本身的性质。

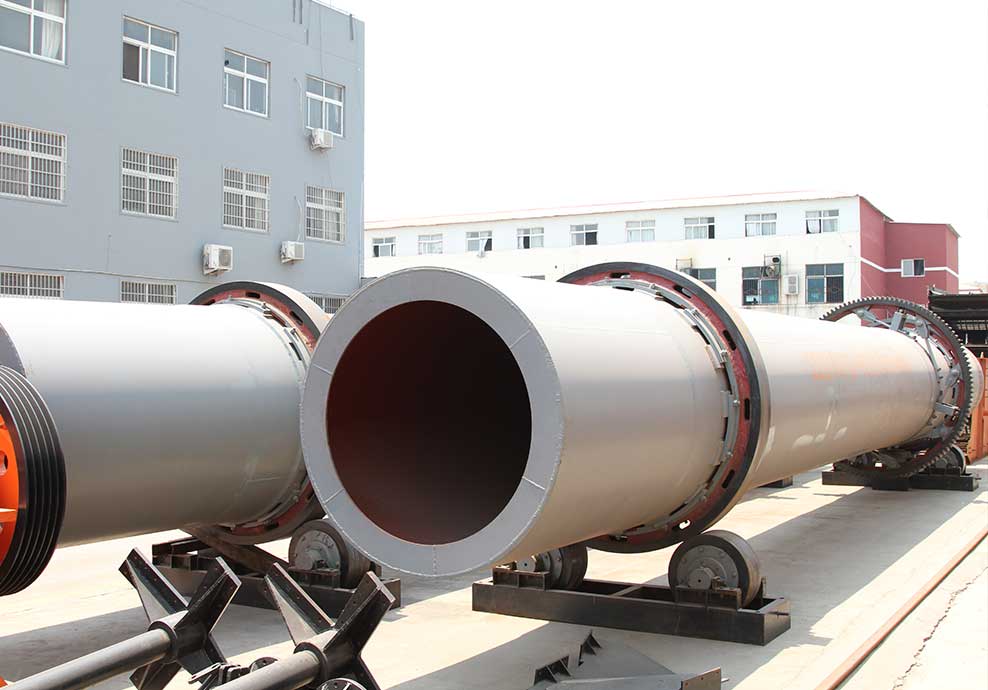

转鼓烘干机

转鼓烘干机工作原理

转鼓干燥的传热机理由三部分组成:鼓内加热介质的对流传热,如蒸汽冷凝传热;垢层、鼓壁和料膜的导热;料膜外侧的对流传热。严格地讲,在料膜和外界空间交界处存在着一个由物料湿分汽化形成的层流底层。热量的传递是以导热方式通过此层流底层后,才能达到以对流传热方式为主的热量传递区城。由于此层流底层的厚度难以测定,所以其热阻的计算可采用传热学中对流传热系数的处理方法,将此层流底层的热阻合并到对流传热系数中去。对流传热系数包括了转鼓外侧层流底层的导热与外层空间对流传热两种传热方式。

转鼓烘干机综合介绍

上料方式:有上喷淋式、螺旋上布料推进式、飞溅式、下浸式等。

组合方式:单鼓、双鼓;常压、真空。

形式:加热干燥型、冷却结片型。

材质:不锈钢、碳钢、碳钢镀铬。

转鼓烘干机

转鼓烘干机的结构

1、转鼓烘干机主要由转鼓,包括圆筒体、端盖、端轴及轴承等;布膜装置,包括料槽、喷溅器或搅拌器及膜厚控制器等;刮料装置,包括刮刀、支撑架及压力调节器等;传动装置,包括减速机、电机等;加热介质的进气与冷凝排液装置;以及产品输送装置等组成。

2、转鼓烘干机分为单鼓烘干机、双鼓烘干机、和多鼓烘干机,其中双鼓干燥器按照两股的转动方向和进料方式可分为双鼓与对鼓两种形式,根据物料特性的不同,转鼓烘干机可分为常压型和真空型两种。

3、转鼓由传动装置驱动,一般为2-10r/min。由布膜到干燥、卸料,一般可在5-30s完成,加热介质常采用0.2-0.6MPa水蒸气,其温度为120-150℃。

转鼓烘干机的筒体材质可根据被干燥物料介质的性能分为碳钢、不锈钢、铜等材料。加工方法为铸造与焊接两种。筒体、端轴均分别由铸件经加工和热处理后组装而成(筒体表面渗铬)。这类转鼓筒体壁厚(15~32mm)、质量大、热阻大、导热性差。具有热容量大、传热容量大、传热稳定、具有良好的耐磨性和刚性等优点,可适用于要求稳定性、无腐蚀性的物料干燥。目前国内已经不再生产。摩登6机械长期供应烘干机,转筒烘干机,三筒烘干机等干燥设备。

转鼓烘干机

摩登6注册是河南郑州知名的转鼓烘干机生产厂家,欢迎咨询转鼓烘干机价格。

转鼓烘干机 技术参数

规格(m)
(直径×长度)
生产能力
(t/h)
最高进气温度
(℃)
Φ1.2×8.0 1.9-2.4 700-800
Φ1.2×10 2.4-3.0 700-800
Φ1.5×12 4.5-5.7 700-800
Φ1.5×14 5.3-6.6 700-800
Φ1.5×15 5.7-7.1 700-800
Φ1.8×12 6.5-8.1 700-800
Φ1.8×14 7.6-9.5 700-800
Φ2.2×12 9.7-12.2 700-800
Φ2.2×14 11.4-14.2 700-800
Φ2.2×16 13.0-16.2 700-800
Φ2.4×14 13.5-16.9 700-800
Φ2.4×18 17.4-21.7 700-800
Φ2.4×20 19.3-24.1 700-800
Φ2.4×22 21.2-26.5 700-800
Φ2.6×24 27.2-34.0 700-800
Φ3.0×20 30.1-37.7 700-800
Φ3.0×25 37.7-47.1 700-800
Φ3.2×25 42.9-53.6 700-800
Φ3.6×28 60.8-76.0 700-800

间接传热烘干机

    筒径×筒长
  项目
内筒内径
(mm)
最高进气
温度(℃)
Φ1.5×15m 500 850
Φ1.5×17m
Φ1.5×19m
Φ1.8×21m 650 850
Φ1.8×23m
Φ1.8×25m
Φ2.2×21m 800 850
Φ2.2×23m
Φ2.2×25m
