反击式破碎机构造以及类型

作者:摩登6注册 发布时间:2010-06-05 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

 反击式破碎机按照转子数目不同,可分为两种:单转子和双转子反击式破碎机。 单转子反击式破碎机的结构比较简单,主要是由转子5(打击板4)、反击板7 和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有三块(或者若干 块)打击板(板锤),打击板和转子多呈刚性联接,而打击板系用耐磨的高锰钢(或其他合金钢)制作。

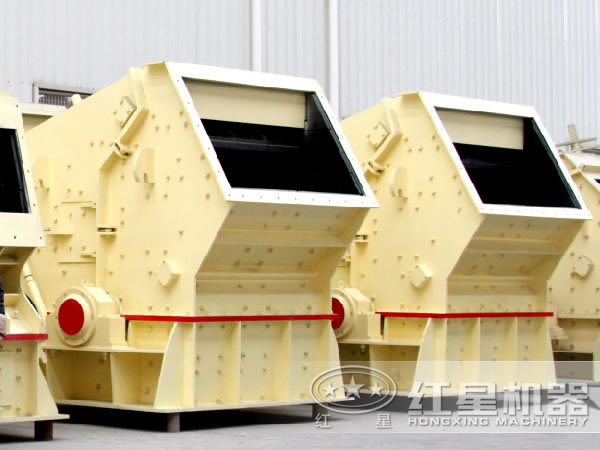

反击式破碎机

反击式破碎机的反击板一端通过悬挂轴铰接在上机体3 的上面,另一端由拉杆螺栓利用球面垫圈支承在上机体的锥面垫圈上,故反击板呈自由悬挂状态置于机器的内部。反击板的作用是当碎矿机中进入非破碎物体,这时反击板受到较大的反作用力,迫使拉杆螺栓(压缩球面垫圈)"自动" 地后退抬起,使非破碎物体排出,保证了设备的安全,这就是反击式破碎机的保险装置。 另外,调节拉杆螺栓上面的螺母,可以改变打击板和反击板之间的间隙大小。

机体是沿轴线分成上、下机体两部分。上机体上面装有供检修和观察用的检查孔。 下机体利用地脚螺栓固定于地基上。机体的内面装有可更换的耐磨材料的保护衬板,以 保护机体免遭磨损。碎矿机的给矿口处(靠近一级反击板)设置的链幕,是防止机器在碎矿过程中,矿石飞出来发生事故的保护措施。

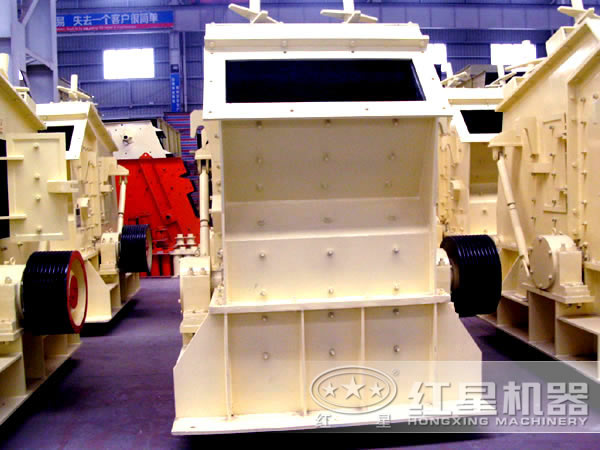

反击式破碎机

反击式破碎机反击板:反击板的结构型武,对碎矿机的破碎效率影响很大。反击板的形式主要有 折线形或圆弧形等结构。折线形的反击板结构简单,但不能保证矿石 获得有效的冲击破碎。圆弧形的反击板,比较常用的有渐开线形的, 这种结构形式的特点在反击板的各点上,矿石都是以垂直的方向进行冲击,因而破碎效率较高。

另外,反击式破碎机的反击板也可制成反击栅条和反击辊的形式。这种结构主要是可起筛分作用, 提高反击式破碎机的生产能力,械少过粉碎现象,并降低功率消耗。

一级、第二级反击板的一端通过悬挂轴铰接于上机体的两侧,另一端分别由拉杆螺栓(或调节弹簧)支承在机体上。

分腔反击式破碎机的反击板通过方形断面轴悬挂在两转子之间,将机器分成两个破碎腔,通过改变分腔反击板的位置,可以调整粗碎腔和细碎腔的碎矿产品粒度情况。而悬挂分腔反击板的方形断面轴,又与装在机体两侧面的连杆和压缩弹簧相联接。

反击式破碎机

转子两端采用双列向心球面滚动轴承支承在下机体上。由于转子的圆周速度高,故轴承需用二硫化钼润滑脂进行润滑。

机体上开设若干个检查孔(观察孔),以供安装、检查和维修时使用。

反击式破碎机的传动装置,是由两台电动机,经由弹性联轴节、液力联轴器和三角皮带装置,分别驱动两个转子作同向回转运动。采用液力联轴器,可使电动机成为轻负荷启动, 减小运转过程中的扭转振动和载荷的脉动,并且可以防止电动机和碎矿机的过负载,保护电动机和碎矿机不致损坏。
