湿式球磨机衬板的使用及安装

作者:摩登6注册 发布时间:2011-12-21 00:00:00 更新时间:2021-12-23 11:29:58

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

湿式球磨机是选矿设备中较重要的设备,处理物料广泛,例如:石英石、铁矿、铜矿、金矿等。湿式球磨机工作时间久了,筒体及衬板会有一定磨损,会影响球磨机的效率,本文就来介绍下湿式球磨机衬板的使用及安装方法。

湿式球磨机

湿式球磨机

一、湿式球磨机衬板的使用维护

湿式球磨机衬板中的衬板分为橡胶衬板和金钢衬板。因为衬板尺寸的大小要考虑搬运、装卸和进出磨门时方便等因素。近几年,球磨机的衬板尺寸已统一。橡胶衬板的使用寿命比合金衬板高2~4倍。当然,不同的磨矿方式和磨矿条件,寿命的差值是很明显的。在一段磨矿机中,橡胶衬板的寿命通常只比高锰钢衬板提高0.5倍在二段磨矿机中,橡胶衬板比高锰钢衬板寿命一般提高2~3倍。

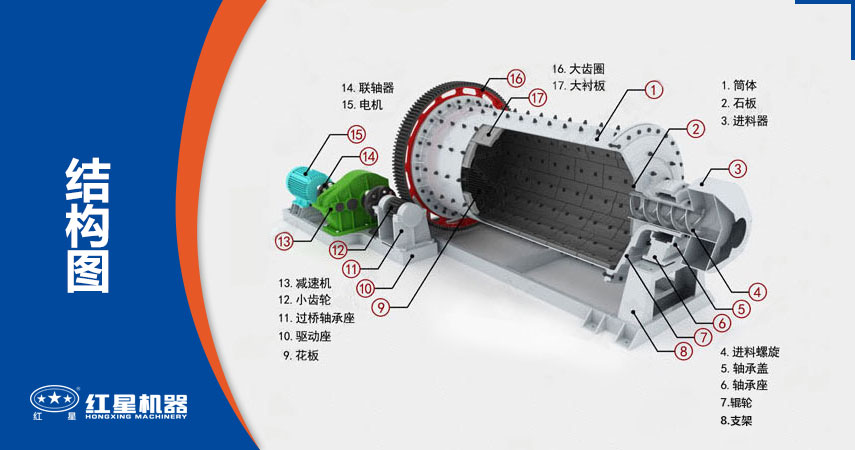

湿式球磨机结构图

湿式球磨机结构图

二、湿式球磨机的安装方法

1、进料端橡胶衬板的安装方法

原来进料端衬板,共有18块高锰钢衬板,改为橡胶衬板后的块数现为9块,原来的衬板是用螺栓直接固定,而现在的橡胶衬板是用橡胶压条把衬板固定。橡胶衬板和橡胶压条的尺寸根据客户要求而定。

2、出料端橡胶衬板的安装方法

原来出料端衬板含外圈格子板12块,内圈格子板12块,外圈衬板12块,内圈衬板12块,中板2块,改为橡胶衬板后,内外圈格子板,中板的块数不变,内外圈衬板的块数也不变,只是名称改叫为排料槽,内外圈橡胶格子板,橡胶中板的安装是由橡胶压条来固定的,橡胶格子板和橡胶压条尺寸根据客户要求而定。

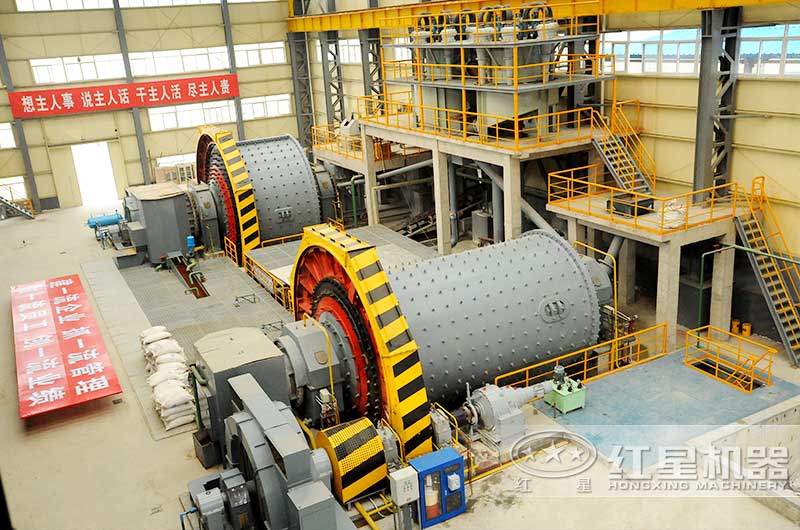

球磨机作业现场

球磨机作业现场

经过多年的实践证明,进、出料端橡胶衬板代替ZGMn13衬板后,取得显著效果,一方面是便于安装,减少安装难度,提高了安装速度,为生产赢得开机时间,而且对磨机的容积不会影响;另一方面提高使用寿命,比ZGMnl3衬板使用寿命提高1倍以上,从某种程度节约了材料费用,同时也减少了更换衬板的次数。

经过多年实践证明,湿式球磨筒体高锰钢衬板用双孔衬板代替单孔衬板取得了显著效果,双孔螺栓的衬板安装好后更能承受球磨机里面钢球的撞击,更加牢固,螺栓不容易断裂,避免原来频繁断螺栓的现象,从而减少了补装已掉衬板的次数。所以说,它提高了球磨机的运转率,保证了生产的正常运转。

三、球磨机衬板更换过程注意事项

1、安装衬板前应将筒体内的尘垢清除干净,球磨机安装衬板时,应在筒体内壁与衬板之间涂一层1:2水泥砂浆,并趁湿将衬板螺栓拧紧。衬板之间的间隙也用砂、浆抹平。

2、球磨机安装衬板前应先对衬板进行检查和修整,其背面和四周应光滑平整,螺栓孔应彻底清砂和清除铸造飞边,使螺栓能顺利穿入。

3、固定衬板的螺栓,应仔细地垫好密封垫,以防止漏出矿浆。

4、有方向性的衬板应注意方向不得装反。长磨机一般由隔仓板把磨筒隔成前后两仓。进料端为第一仓,第一仓为阶梯衬板。安装时,阶梯衬板的薄端应与磨机工作时回转方向的箭头方向一致。隔仓板的篦子孔是锥形的,安装时应使锥口的大端与球磨机的排料方向一致。筒体衬板不能形成环形间隙。

5、安装隔仓板时,应穿好全部螺栓,然后分三次逐步把螺栓拧紧。同时注意,应先紧筒体内中圆盘上连接螺栓后紧筒体上的螺栓。螺栓全部拧紧以后,把筒体内中圆盘上螺栓的螺帽用电焊“点焊”防松。

6、水泥砂浆凝固达到强度要求后才可以投料试车。运转中发现螺栓松动必须及时拧紧。

湿式球磨机衬板维护

湿式球磨机衬板维护
