简摆型颚式破碎机的结构

作者:摩登6注册 发布时间:2009-07-05 00:00:00 更新时间:2018-11-14 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

颚式破碎机和简摆型颚式破碎机都是比较常见、用途广泛的效能高破碎机,均具有结构简单、操作方便、节能降耗、破碎比大、破碎效率高等特点,因此在市场上得到一致认可和肯定。本文主要对颚式破碎机和简摆颚式破碎机结构进行阐述。

颚式破碎机

颚式破碎机结构

颚式破碎机通用结构定颚、动颚上都装有衬板,衬板上有齿牙,有助于破碎物料。衬板的作用是防止定颚、动颚受到磨损。心轴的两端由轴承支承,其上安有连杆。连杆的连杆头与杆身分开制造。电动机通过V带带动带轮及偏心轴。在连杆下方的凹槽中,装有推力板支座,前推力板及后推力板分别支承于支座上。偏心轴除在一端安有带轮外,在另一端安装飞轮。

破碎腔的侧壁上安有用螺钉或楔条固定的锰钢侧衬板。固定颚衬板除用螺钉固定外,下端在机架上焊有钢板,上端有压板,使固定颚衬板不致上下活动。动颚衬板下方支承在动颚下部的凸台上,上方由楔铁压紧。

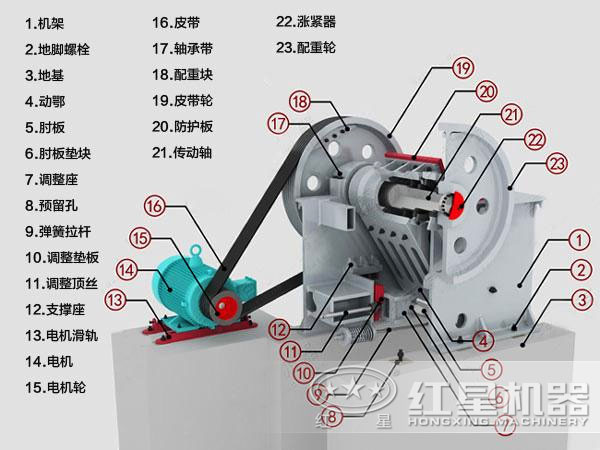

颚式破碎机结构图

在后推力板与后支座之间,有一组垫板,用来调整排料口宽度。增加垫板厚度,使推力板和动颚向左方推移,排料口减小。反之,减少垫板厚度,排料口将增大。为了防止破碎机超负荷运行导致破碎机损坏,在零件设计计算时,将后推力板制成薄弱的一个环节,过负荷时使它首先折断,以保护轴承及机器其他部分不受损害。通常后推力板用铸铁制成,并在中间钻孔或切槽来减小其断面尺寸,过载时它们首先折断。这种保险装置的缺点是出现事故后处理较为复杂,停车时间较长。

简摆型颚式破碎机结构

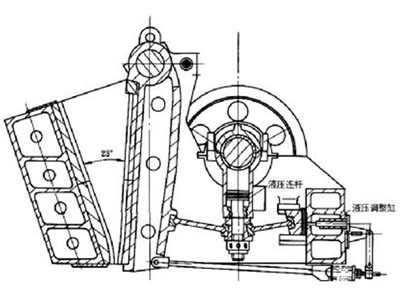

液压型简摆颚式破碎机结构(见图1-3) 该型简摆颚式破碎机的排料口、保险装置均由液压系统组合而成。液压调节排料口装置,利用液压油缸和柱塞来调节排料口的宽度,用手动油泵或电动油泵向液压缸供油。柱塞按要求将推力板推到所需位置后,插入垫板。在机器工作时,垫板承受后推力板的压力,而柱塞及液压油缸不再承受压力。

该型颚式破碎机有液压保险装置,液压连杆装置,这种连杆上有一个液压油缸和活塞,油缸与连杆上部(连杆头)连接,活塞与连杆下部(推力板支座)连接。正常工作时,油缸内充满压力油,活塞与油缸相当于整体连杆的一部分。当非破碎物进入破碎腔时,作用于连杆的拉力增加,油缸下部油室的油压随之增加。若油压超过组合阀内的高压溢流间所规定的压力时,压力油将通过高压溢流阀排出,活塞及推力板停止动作,动颚不摆动,从而起到保险作用。

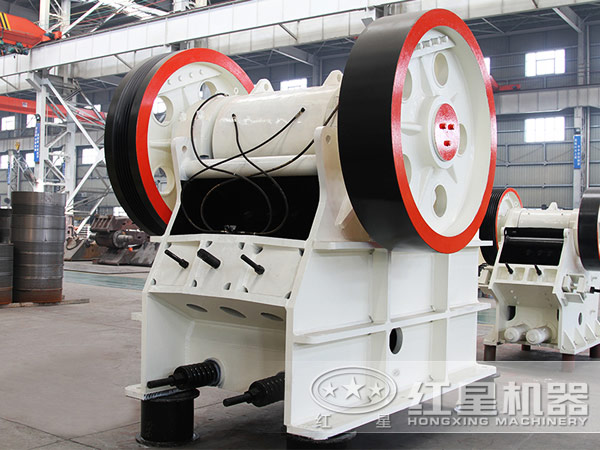

液压简摆型颚式破碎机
图 1-3 液压简摆型颚式破碎机
