振动筛的分类和特点

作者:摩登6注册 发布时间:2012-04-14 00:00:00 更新时间:2018-09-18 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

振动筛工作时筛体处于振动状态因而称振动筛。由于产生与筛面相垂直或近于垂直的强烈振动,小于筛孔的细粒迅速通过筛孔而成为产下产品,振动筛有较高的处理能力和高达80%的筛分效率,而且构造简单,操作维护方便,耗电少,在选矿工艺中广泛应用。

振动筛的种类较多,各种振动筛的外形基本相同,但是筛子产生振动的部件及振动筛的工作原理不同。振动筛有偏心振动筛,惯性振动筛等多种。下面我们具体介绍摩登6机械生产的振动筛的种类和工作特点。

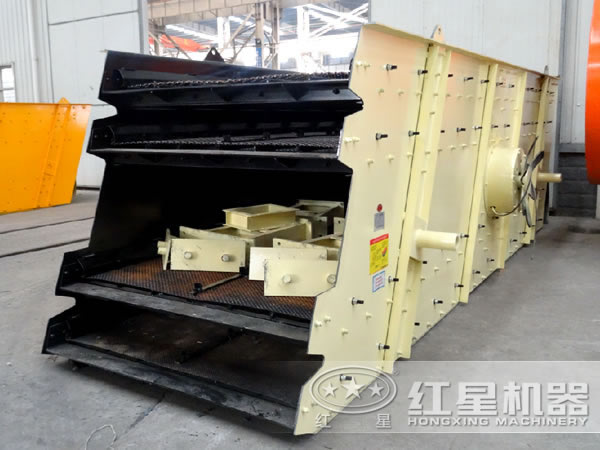

振动筛

一、偏心振动筛

偏心振动筛是依靠偏心传动轴的高速旋转而使筛于产生振动,所以称为偏心振动筛。

1.偏心振动筛的构造:偏心拒动筛主要由筛框、筛面、偏心传动轴、圆盘及配重物等几个主要部件组成。偏心振动筛的筛框用普通钢板焊成矩形外框,在其上固定有适宜形状和大小筛孔的冲孔筛面或金属丝织钢筛面,偏心传动轴与筛框的两侧壁间装有滚动轴承,传心传动轴的两侧装在滚动轴承中,筛子以15。-25'的倾角倾斜安装在基础上,轴的两侧各有一个圆盘,在圆盘上装有配重物。

2.偏心振动筛的工作过程及原理:偏心振动筛工作时偏心轴不断旋转,当偏心距向上运动时筛子升起,筛上物料被抛起并松散,当偏心距向下运动时筛子下降,被抛起的物料借自重落回筛面,物料在筛面上经过多次抛起、下落而使小于筛孔的细粒通过筛孔成为筛下产品,大于筛孔的筛上粗粒由筛子末端排出为筛上产物,从而达到将各种粒度组成的粒群筛分成不同粒度级别产品的目的。

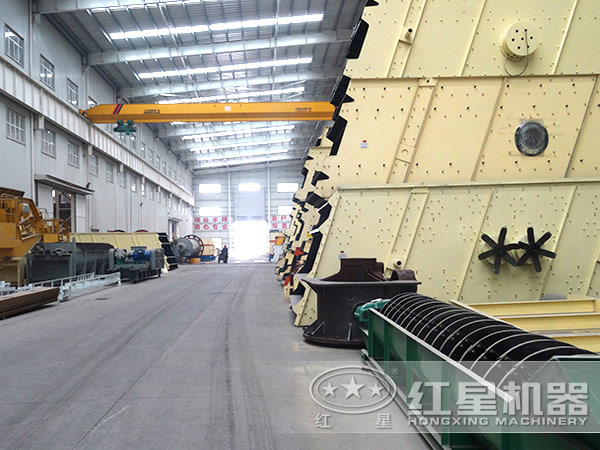

振动筛

3.偏心振动筛在高速振动的过程中受到很大的惯性力,为使基础免受损坏而装有配重物,配重物的运动方向正好与筛子的运动方向相反,所产生的惯性力与筛子的惯性力大小相等方向相反,保证了偏心振动筛工作平稳可靠。如有需要可调整配重物与偏心轴间距离以满足上述要求。

偏心振动筛为刚性振动,虽然振幅不随筛上负荷的变化而变化,但工作中产生强烈的振动,对机械及建筑物十分不利,新建选厂已很少采用。惯性振动筛是利用装在传动轴上的偏重物随轴一起旋转而产生的惯性力使筛子产生振动,所以称为惯性振动筛。

二、惯性振动筛

惯性振动筛是利用装在传动轴上的偏重物随轴一起旋转而产生的惯性力使筛子产生振动,所以称为惯性振动筛。

1.惯性振动筛的构造:惯性振动筛与偏心振动筛有很多相同之处,如筛框、筛面、圆盘及偏重物、滚动轴承等。主要区别在于传动轴是非偏心的普通轴,筛子用弹簧弹性支撑在基础上。

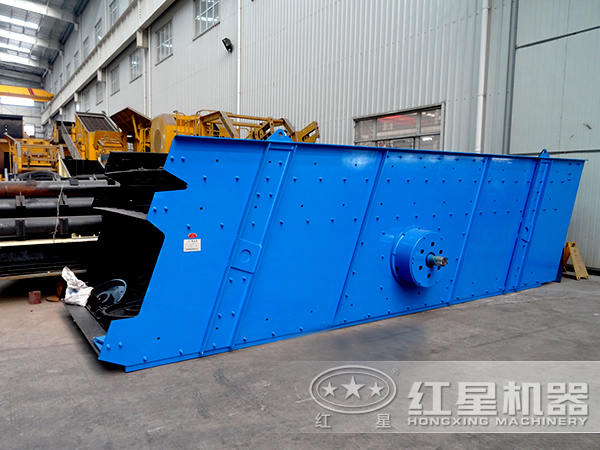

振动筛

2.惯性振动筛的传动轴在电动机的带动下高速旋转,轴上的圆盘及配重物在旋转过程中产生较大的惯性力,筛子在惯性力的作用下高速振动,当筛子向下运动时,下面的弹簧被压缩,筛子向运动时弹簧伸长并复原,筛子经过上述过程产生连续不断的上、下振动,其筛分过程与偏心振筛相同。国产惯性振动筛分为座式和吊式两种。按筛面层数不同分为单层筛和双层筛两种,为提高筛分效率双层筛也可做单层筛使用。

3.惯性振动筛的振幅较小,频率高,仅适用于中细粒物料的筛分,它的振幅又随负荷的大小而变化,当给矿量大时振幅减小,影响处理能力及筛分效率。电动机随筛子一起振动而影响寿命,筛子的规格不宜过大,因此仅适用用于中小型选矿厂,目前大型选矿厂已很少采用。
