HX制砂机是制砂机的一种，该设备转子体经过长时间的运转，会出现磨损现象，此时应该生产厂家反映，看是否可以修复，若是不能修复，那么就需要更换原厂的转子体。若能修理，就需要生产厂家进行专业的处理，之后才能安装设备内，继续运转。

制砂机

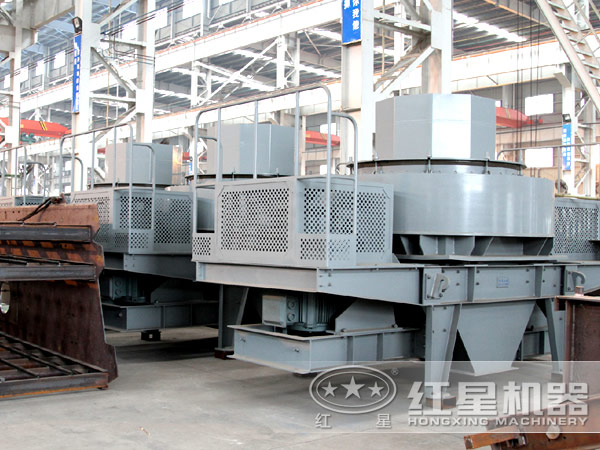

摩登6制砂机厂区实拍图

注意：制砂机转子是本设备关键部件，必须使用原厂家生产的转子组件，否则产生的一切后果由使用者自负。

①卸下进料漏斗、破碎机顶部和布料器组件。

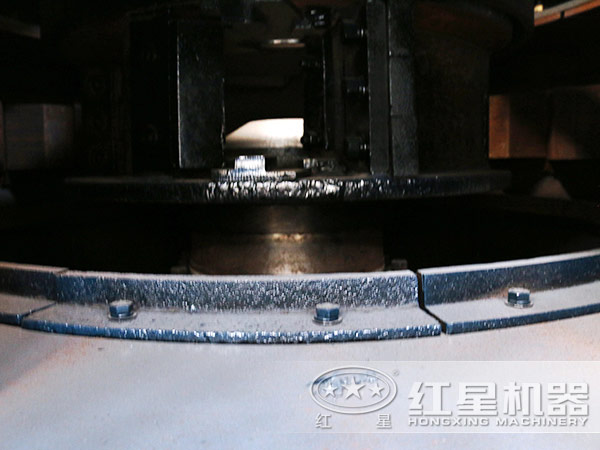

②从分料盘板中间清理石料，并取下分料盘螺栓孔内的布块，再卸下分料盘螺栓后取出分料盘。

注意：应防止任何石料掉入分料盘连接螺纹内，用一块布盖上为好。

制砂机

③卸下压紧板螺栓和压紧板。

用四根螺栓锁住固定转子的升降板，并依次锁住螺栓直到完全锁入而使转子离开胀套为止。

把转子升降板上的单眼螺栓抬高取出转子。

（升降板为客户自制辅助装置）

彻底清理轴、锁、胀套和转子体凸面，用轻油或脱水液涂抹这些部分表面，并于装配前擦干净。

在胀套”顶部”裂缝中放入一个小楔片或小螺丝刀，使裂缝稍微扩张。将涨套放置于轴上，较大的一端向下，使其坚固地位于上密封板上。卸下契片或螺丝刀，并去除涨套上毛边。

将制砂机的转子升降板装在转子凸面上，并将转子降到胀套上。在卸下升降板前，使升降板上其他孔和涨套上任何孔对齐，卸下升降板。转子固定在涨套时，涨套顶部和转子突面顶部间有2mm距离。

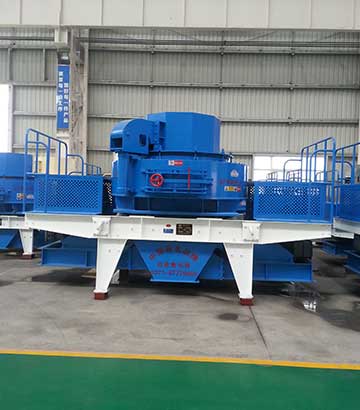

制砂机

将螺栓由压紧板插入涨套并均匀地锁住，如此可将胀套紧密地向上拉到轴和转子的突面上，然后将螺栓锁紧。清理顶板并安装分料盘，用分料盘螺栓锁住，并在分料盘螺栓孔内塞入布块，如此，可防止螺栓附近石料挤入，使其易于卸下。
