反击式破碎机的工作原理

作者:摩登6注册 发布时间:2009-07-08 00:00:00 更新时间:2019-04-08 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

反击式破碎机 是一种比较常见的中细碎破碎设备,其主要利用转子上高速旋转的板锤,对送入破碎腔内的物料产生高速冲击而破碎,且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板,再次被破碎,然后又从反击板反弹到板锤,继续重复上述过程。在往返途中,物料间还有互相碰击作用。由于物料受到板锤的打击、与反击板的冲击以及物料相互之间的碰撞,物料不断产生裂缝,松散而致粉碎。当物料粒度小于反击板与板锤之间的缝隙时,就被卸出。

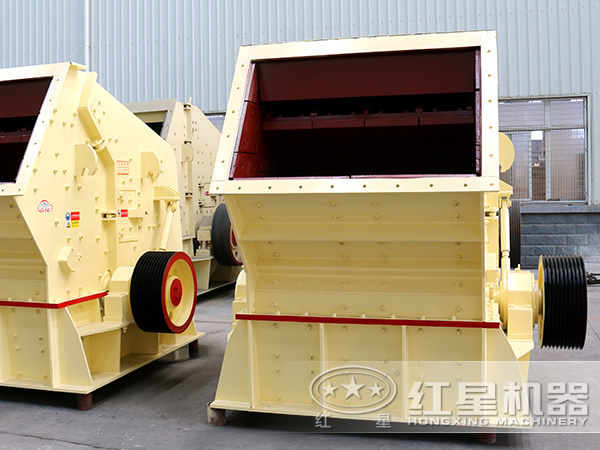

反击式破碎机

图3-1为一种典型的反击式破碎机工作原理图。反击式破碎机破碎物料时,物料悬空受到板锤的冲击。如果物料粒度较小,冲击力近似通过颗粒,物料将沿切线方向(图 3-1 中虚线所示)抛出。如果物料粒度较大,则物料抛出时产生旋转,抛出的方向与切线方向成υ角度,为了使料块能深入板锤作用圈之内,减少旋转,给料滑板的下部向下弯曲,见图3-1。

物料的主要破碎过程是在转子的I区中进行的,见图3-1。物料受到一次冲击后,在机内反复地来回抛掷。此时,物料由于局部的破坏和扭转,已不再按预期轨迹作有规则的运动,而是在I区内不同位置反复冲击,而后物料进入II区,进一步冲击粉碎。

反击式破碎机工作原理

图 3-1
1—给料板;2、3—反击面


反击面2及3与转子间构成的缝隙大小,对产品粒度组成具有一定的影响。破碎腔的增多对产品粒度均匀及减少大颗粒起作用,但电耗增加,生产能力下降。通常作为粗碎用的反击式破碎机,具有1-2个破碎腔;用于细碎的反击式破碎机,具有2-3个甚至更多一些的破碎腔。

由以上所述反击式破碎机的破碎作用,主要由三种形式对物料进行破碎,在I区内是自由破碎和反弹破碎,而在t区主要是铣削破碎。

以上是单转子反击式破碎机工作原理,双转子破碎机的工作原理是一致的,只是双转子反击式破碎机对物料的破碎过程更缴烈。

双转子反击式破碎机内有两个平行安装的转子,两转子由单独的电机带动作相向旋转对(也有同相旋转的)物料进行破碎。反击式破碎机对物料的破碎过程见图3-2。

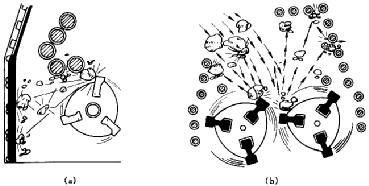

物料在反击式破碎机内的破碎过程

图 3-2 物料在反击式破碎机内的破碎过程

(a)单转子的破碎作用;(b)双转子的破碎作用

摩登6注册作为品牌化的反击式破碎机厂家,所生产设备型号繁多、性能好、价格低廉,具有很好的市场应用价值,欢迎大家前来咨询选购!

河南郑州 反击式破碎机价格 详细咨询:0123-4566789。

河南郑州反击式破碎机厂家地址:河南郑州高新技术产业开发区檀香路8号。
