双转子反击式破碎机

作者:摩登6注册 发布时间:2009-07-08 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

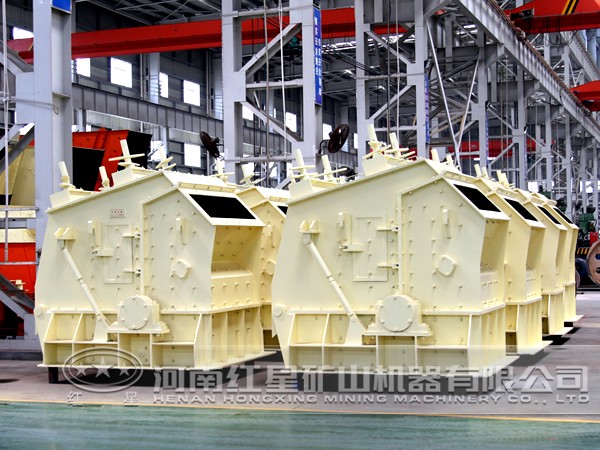

反击式破碎机

双转子反击式破碎机的结构见下图,机体内装有两个有一定高差平行排列的转子。一级转子位置较第二级转子稍高,为重型转子,用于破碎大块物料。第二级转子转速较快,用于物料的中、细碎以满足产品的要求。两转子中心连线的水平夹角约为12°。转子上用螺栓固装板锤、板锤用高锰钢铸造。板锤的形状有利于冲击粉碎和出料。转子固装在主轴上,主轴两端用滚动轴承支承在机体上。两转子分别由两台电动机联接联轴器、经V带传动作同向高速旋转。

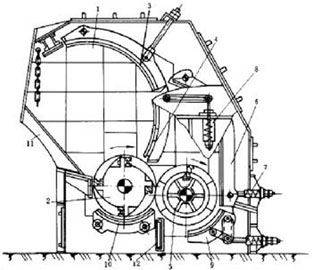

双转子反击式破碎机
1-机体;2-一转子;3-一反击板;4-分腔反击板;5-第二转子;6-第二反击板;
7-弹簧;8-压缩弹簧;9-均整筛板;10-筛板;11-进料口;12-固定反击板

一反击板和第二反击板的一端,由悬挂轴铰接于机体的两侧板上,另一端分别由悬挂螺栓支挂在机体上部或由调节弹簧部件支挂在机体后侧板上。分腔反击极通过支挂轴和连杆与装在机体两侧的压缩弹簧联结,悬挂在两转子之间,将机体分成两个破碎腔。分腔反击板与一反击板联成圆弧状反击破碎腔及分腔反击板和第二反击板之间的第二反击破碎腔。分腔反击板和第二反击板的下半部安装有不同排料尺寸的筛条衬板,使达到粒度要求的料块及时排出,以减少能量损耗。

为了确保产品粒度的质量指标,消除个别大块物料的排出,在第二级转子的卸料端设置有匀整筛板 及固定反击板,在物料接触的表面装有高锰钢铸造的筛条和防护衬板。机体在物料破碎区域内壁装有衬板,机体上设有便于安装检修用的后门和侧门。机体进料口处设置有链幕,用以防止物料在破碎时飞出。

反击式破碎机价格详细垂询:0123-4566789

反击式破碎机厂家地址:郑州-国家高新技术产业开发区檀香路8号
