冲击式破碎机的结构特征

作者:摩登6注册 发布时间:2009-07-08 00:00:00 更新时间:2018-11-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

冲击式破碎机又名 制砂机,是一款非常优质的细碎设备,其具有破碎效率高、效果好、生产能力大、节能降耗、绿色环保等性能优势,而且结构组成非常简单,通常包括电动机、传动装置、主轴总成、叶轮、给料斗、分料器、涡动破碎腔、底座、润滑装置等几部分,本文主要对该设备的结构特征进行详细说明。

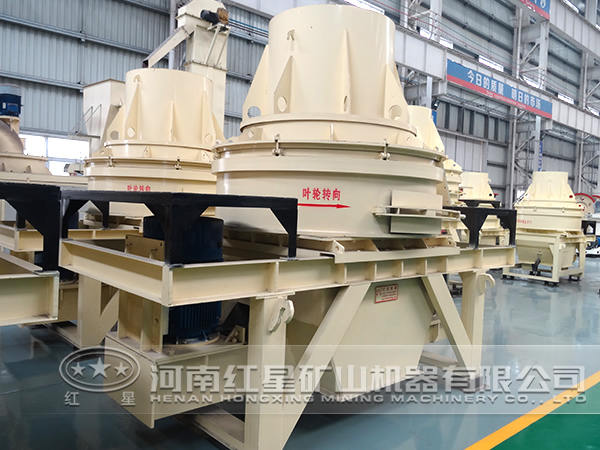

冲击式破碎机

1、传动装置(包括电动机)

采用双电机或单电机驱动的带传动机构,双电机驱动的两台电机分别安装在主轴总成的两侧,两电机带轮用传动带与主轴带轮相连,使主轴两侧受力平衡,不产生附加力矩。而单电机驱动主轴受单侧力而产生附加力矩,一般电机功率在55KW以上时(单个电机功率),推荐采用双电机驱动。

2、主轴总成

主轴总成安装在底座上,用以传递电动机传来的动力及支承叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

3、叶轮

叶轮结构为一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递转矩,并高速旋转,叶轮是PL立式冲击破碎机的关键部件。矿物原料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀地分配到叶轮的各个发射流道,在发射流道出口,安装特殊材料制成的耐磨块,耐磨块磨损后可以更换,叶轮将物料加速到70-100m/s 的速度抛射出去,冲击到涡动破碎腔内的矿石床层,进行强烈地自粉碎。

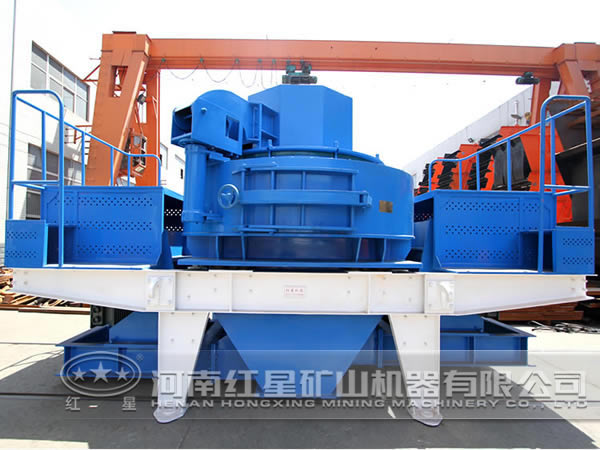

冲击式破碎机结构

4、给料斗

给料斗的结构为一倒立的棱台体,进料口设置耐磨环,从给料设备的来料口经给料斗进入破碎机。

5、分料器

分料器安装在涡动破碎腔的上部,其作用是将给料斗来料进行分流,使一部分物料由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使另一部分物料从中心管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速物料冲击破碎,不增加动能消耗,增大生产能力,提高破碎效率。

6、窝动破碎腔

涡动破碎腔的结构为上、下两段圆柱体组成的环形空间,下圆柱体的上下盖板上开两个孔,上部接上圆柱体,下部接出料口。叶轮在窝动破碎腔内高速旋转,窝动破碎腔内也能驻留物料,形成物料床层,物料的破碎过程发生在涡动破碎腔内,由矿石床层利用破碎作用与涡动破碎腔壁隔开,使破碎作用仅限于物料之间,并起到耐磨自衬作用。在上圆柱体盖板上设置观察孔,以观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况,破碎机工作时必须将观察孔关严密封。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生的气流,在涡动破碎腔内通过分料器、叶轮形成内部气流自循环系统。

7、底座

底座涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上,底座中部为四棱柱空间,用于安装主轴总成,并在四棱柱空间的两侧形成排料通道。双电动机安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。

8、支架

根据破碎机工作场所不同---露天作业或室内作业,用户可以考虑配置支架或不配置支架。

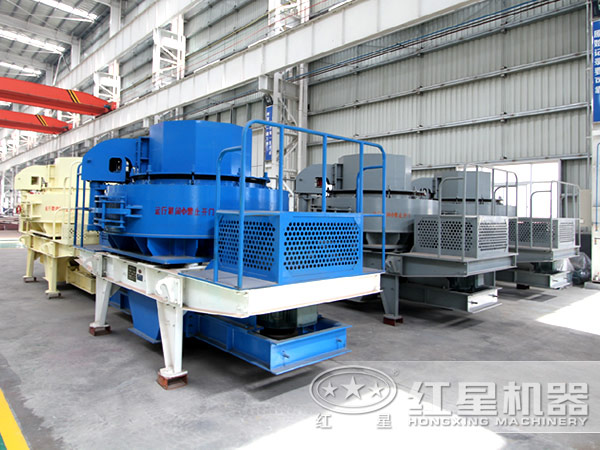

冲击式破碎机厂家

9、润滑系统

采用二硫化钼干油润滑,润滑部位为主轴总成上部轴承和下部轴承,为了方便注油,本机用油管将油杯引到机器的外侧,用干油泵定期加油。

冲击式破碎机技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
HX-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300

以上是对从冲击式破碎机的结构特征进行了详细分析,如果您想要了解该设备性能特点、价格、工作原理及更多详情,欢迎随时拨打我公司免费热线电话,或者亲自莅临我厂实地考察!

河南郑州冲击式破碎机价格垂询热线:0123-4566789

河南郑州冲击式破碎机厂家地址:河南郑州高新技术产业开发区檀香路8号
