破碎机破碎腔的平行区设计

作者:摩登6注册 发布时间:2012-12-08 00:00:00 更新时间:2018-11-02 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

在对破碎机进行设计时,为了保证破碎机的破碎比与生产效率,必须对破碎腔有合理的设计,而破碎腔的平行区则是设计破碎腔时必须要考虑的部分。

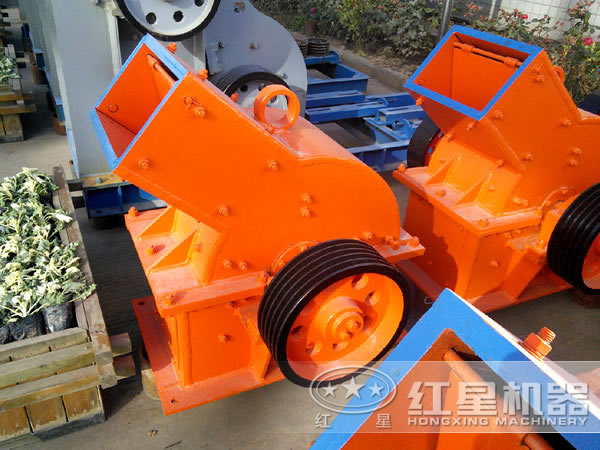

锤式破碎机

平行区也称为平行带。为了保证破碎产品达到一定的细度和均匀度,中细碎机在破碎腔的下部有一段平行区。若平行区过长,与同规格破碎机在相同条件下比较,生产能力就会降低。而且,随着衬板逐渐被磨损,平行区会变得越来越长,这很容易造成破碎机的堵塞,从而增加能耗。同时,由于平行区过长,磨损就会越不均匀,使得到的产品的粒度更加不均匀。

从受力情况来说,平行区间断使破碎力下移,能改善主轴受力状况。但平行区过短,会导致产品中合格品含量下降。如某选厂将2100细碎机衬板平行带由厚350mm减到310mm,减到250mm,结果,使小于12mm产品的含量降为30%,并且衬板磨损也很不规则,磨损后平行带几乎不存在。

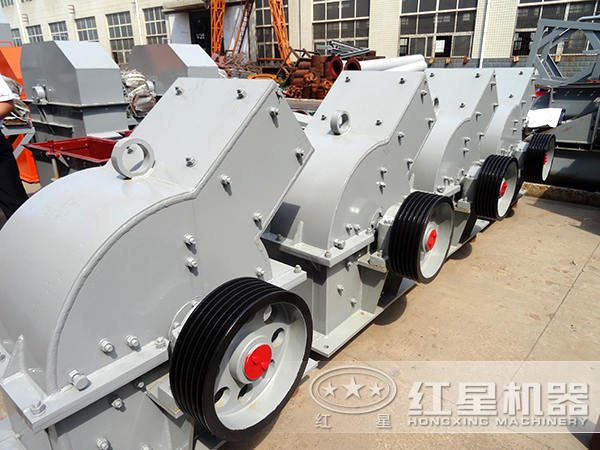

锤式破碎机

平行带的长度L,可根据动锥摆动次数以及底锥角和摆动行程等计算。其原则是:对中碎机,保证矿石在平行区里被压碎1~2次;对于细碎机,需保证矿石在平行区里被压碎2--3次。

平行带的长度也可以根据动锥底部直径计算。

对于中碎机:L=0.9D

对于细碎机:L=(1.4~1.6)D
