辊式破碎机工作参数的确定和计算

作者:摩登6注册 发布时间:2009-07-10 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

辊式破碎机工作参数包含多项内容,下面是计算辊子直径、钳子和辊子的转速的计算方式。

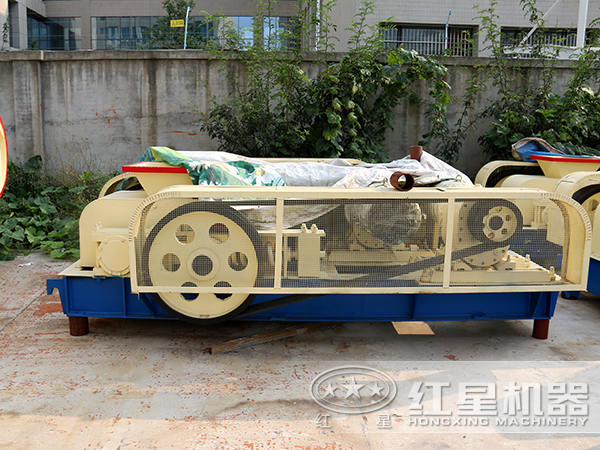

辊式破碎机

1. 辊子直径

(1)辊式破碎机辊子直径φ与给料粒度d、排料口宽度e、物料与辊面之间的摩擦系数f,以及齿面类型等因素有关,对于光面辊子,其理论公式可以推导如下:

辊子直径φ与给料粒度d之间的关系,主要取决于钳角α与摩擦角μ0。或摩擦系数f之间的关系(见图1-5)。设给料为球形,通过物料与辊子的接触点作切线,两条切线之间出夹角为α(钳角),辊子在物料上的正压力为F以及由它所引起的摩擦力fF。而料块的重大G较之作用力小得多,故可忽略不计。

将F和fF分解为水平分力和垂直分力,只有在下列条件下,物料不在辊面上打滑,而被两个相向运动的辊子卷入破碎腔:

辊式破碎机钳角

辊式破碎机计算公式
辊式破碎机计算公式2

辊式破碎机计算公式3
式中μ0为摩擦角,通常
辊式破碎机计算公式4
由直角三角形关系可得出:
辊式破碎机计算机公式5
由于eφ<<φ,可以忽略,则为
辊式破碎机计算公式6
以α≈33°20′代入,得出
辊式破碎机计算公式7
(2)齿面辊式破碎机的φ/d比值较光面辊式破碎机的比值小,其值视齿形及齿高而定,使用正常齿时,φ/d≈1.5-6;使用槽形辊面时,φ/d≈10-12。

辊式破碎机

2. 钳角

物料与两辊子接触点的切线夹角α称为辊式破碎机的钳角,见图 1-5 。

与颚式破碎机一样,为了能钳住物料进行破碎,要求辊式破碎机有一定的钳角。钳角的极限值可以从辊子直径运算中得出α≤2μ0,即钳角应小于或等于物料与辊子之间的摩擦角的2倍。
对干硬物料(如石灰石、砂岩等)在金属表面上的摩擦系数f=0.3;湿软物料(粘土等)f=0.45。与此相应的钳角分别为33°20′和48°40′,实际上采用的钳角要小些。
对于 φ/d 的比值由辊式破碎机的破碎比来求得,因辊式破碎机的破碎比一般为i=4,故e/d=0.25。并将前述α的极限值代入式(1-3)可得
破碎机计算公式
对于干硬物料φ/d=17;对于湿软物料 φ/d=7.5 。实际上,为了使破碎机可靠地进行工作,的数值还必须大20%-25%,此时辊子直径要比物料尺寸大9-22倍。
根据上述计算得出辊子直径与物料直径为:对破碎干、脆性物料时,光面辊φ/d=20-21;齿面辊φ/d=1.5-6 ;槽面辊φ/d=10-12。
对湿软物料,光面辊 φ/d=6-9,齿面或槽面辊子不适宜破碎湿软物料。

3. 辊式破碎机辊子的转速

由生产能力的计算公式可以得出,提高辊子的转速,可提高生产能力。但是在实际生产中,转速的提高有一定的限度,超过此限度,落在转辊上的料块在较大的离心惯性力的作用下,就不易钳进转辊之间。这时,生产能力不但没有提高,反而引起电耗增加,棍子表面的磨损及机械振动增大。根据物料在辊子上的离心惯性力与各作用力的平衡条件,可得出当破碎比i≈4时,光面辊式破碎机蹬极限转速为:
辊式破碎机公式
式中 ρ---物料的密度,kg/cm3
d---喂入破碎机的物料直径,cm;
φ---辊子直径,cm。
实际上,为了减小破碎机的振动与辊子表面的磨损,辊子转速取为
辊式破碎机
光面辊子取上限值,槽面与齿面辊子则取下限值,辊子的合理转速一般通过实验确定。目前使用的辊式破碎机,辊子的圆周速度在0.5-3m/s之间,对于硬质物料,取1-2m/s;对于软质物料可达6-7m/s。
