球磨机的工作原理

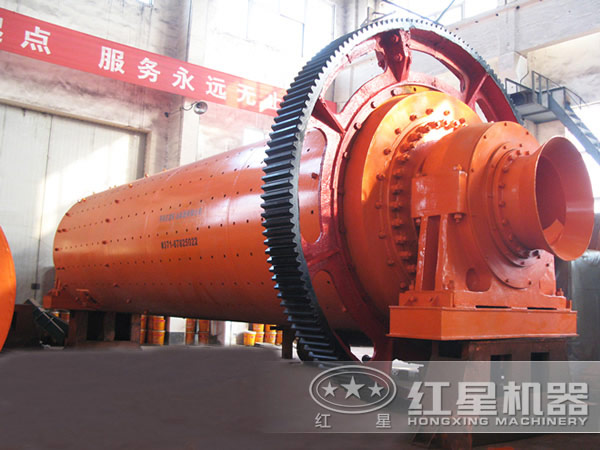

球磨机作为一种主要的选矿设备，被大多数的选矿工艺流程所利用。球磨机本身是一个卧式的筒体，内置钢球研磨介质，使物料在进入筒体内之后，通过与钢球碰撞，产生的冲击力达到破碎的效果。球磨机的结构简图，如图1-3中的右图所示。

图 1-3 球磨机的示意图
1—筒体；2—端盖：3—轴承；4—大齿圈

由于端盖上有中空轴颈，物料从左方的中空轴颈给入筒体，并逐渐向右方扩散移动，当物料自左向右的移动过程中，旋转筒体将钢球带到一定高度而落下致使物料击碎，而一部分钢球在筒体成泻落状态对物料有研磨作用，整个移动过程也是物料的粉碎过程。图1-3的球磨机工作原理中，由于筒体的旋转和磨介的运动，物料逐渐向右方扩散，最后从右方的中空轴颈溢流排出，该类型的球磨机称为溢流型球磨机。

另一种球磨机在右端（排料端）安设有格子板（见图1-4），格子板由若干块扇形箅孔板组成，扇形板上的箅孔宽度为7-20mm，一般以7-8mm为宜，物料可以通过箅孔进入格子板与端盖之间的空间内，然后由举板将物料向上提升，物料延着举板滑落经过锥形块面向右到中空轴颈，再由中空轴颈排出机外。

图 1-4 格子型球磨机
1—格子板；2—举板

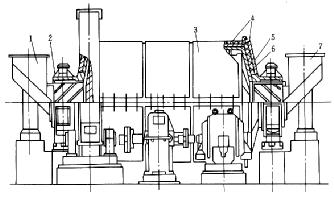

第三种方式是采用风力排料，图1-5是风力排料球磨机。物料从给料口进入球磨机，随着磨机回转，磨机内磨介（钢球）对物料进行冲击与研磨，物料从磨机的左端（进口）逐惭向右端移动，在移动过程也即物料的破碎、粉磨过程，在球磨机的出口端与风管相连接，在管路系统中串接着选粉机、旋风分离器、除尘器及风机的进口。当风力系统开车时，球磨机机体内也处于低负压操作。当磨细的物料随着磨机的转动成松散状，并随着风力从出料口进入管道系统，由选粉器将粗颗粒分离后再送入球磨机进口，细粉由分离器分离回收，气体由风机排入大气。

图1-5风力排料球磨机
1—给料口；2—密封装置；3—筒体；4—石棉垫；5—毛毡；6—端盖；7—排料口

当磨矿介质的充填率（全部钢球的容积占筒体内部容积的百分数）占40%-50%，球磨机以不同转速回转时，筒体内的磨介可能出现三种基本运动状态。一种情况如图1-6（a），转速太高，离心力使钢球随着筒体一起旋转，整个钢球形成紧贴筒体内壁的一个圆环，称为“周转状态”，磨介对物料起不到冲击和研磨作用。第二种情况如图1-6（b），转速太慢，物料和磨介沿磨机旋转才升高到40°-50°（在升高期间各层之间也有相对滑动，称滑落），当磨介和物料与筒体的摩擦力等于动摩擦角时，摩介和物料就下滑，称为“泻落状态”，对物料有研磨作用，但对物料没有冲击作用，因而使粉磨效率差。第三种情况如图1-6（c），磨机转速比较适中，磨介随筒体提升到一定高度后，离开圆形轨道而沿抛物钱轨迹是自由落体下落，称为“抛落状态”，沿抛物线轨迹下落的钢球，对筒体下部的钢球或筒体衬板产生冲击和研磨作用，使物料粉碎。

图 1-6 筒体转速与研磨体运动的关系

球磨机工作原理比较简单、性能优势极为突出，是选矿行业必不可少的重要设备之一，如果您想了解球磨机价格详情，可随时拨打免费热线。
