不可逆式锤式破碎机的结构特点是什么?

作者:摩登6注册 发布时间:2013-05-10 00:00:00 更新时间:2018-11-12 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

破碎设备中,种类有很多种,就拿锤式破碎机来说,分类就会按照不同的形式分成不同种类的锤式破碎机。今天就拿PCZ系列单转子不可逆式锤式破碎机为例,来了解一下锤式破碎机的不可逆行为。

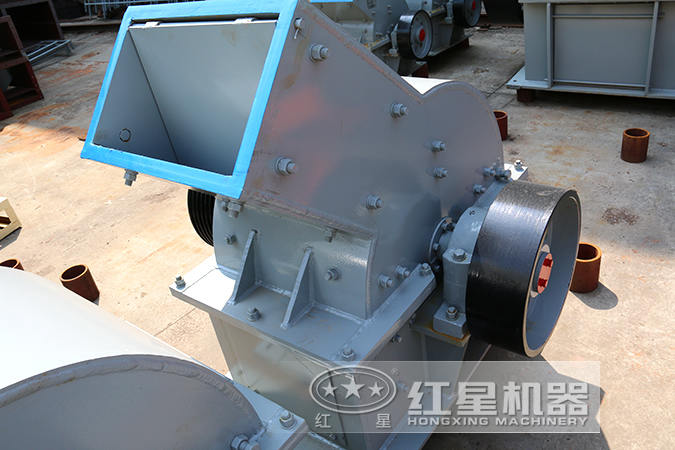

锤式破碎机

不可逆式锤式破碎机破碎机属于反击型锤式破碎机。主要由机架、转子、反击板、箅条、联轴器、电动机等零部件组成。在破碎原理上,既有锤式破碎机的细碎、粒型好的功能,又有反击式破碎机的节能、产量高的特点,并兼有辊式破碎机的挤压原理,是一种兼有多种破碎机之长的先进机型。

这种破碎机的结构特点是:机架由两部分组成:开启机架、主机架。这两部分由螺栓经法兰板紧固在一起。打开转90度,平行于基础水平放置,从而可方便地对转子上的锤头及其下部的箅条进行检修,也可对装于该部件上的反击衬板进行维修或调换;开启机架,在下部两侧装有反击板位置的调整机构。通过增加或减少调节垫片数量,可控制被碎物料的粒度;主机架主要用于支撑转子体并与开启机架形成深型破碎腔;转子主要由主轴、锤架、锤子、轴承等组成。锤头通过销轴悬挂在三角形锤盘上,可在一定范围内转动。锤架通过键套装于主轴上,并借助锁紧螺母固定在主轴上。

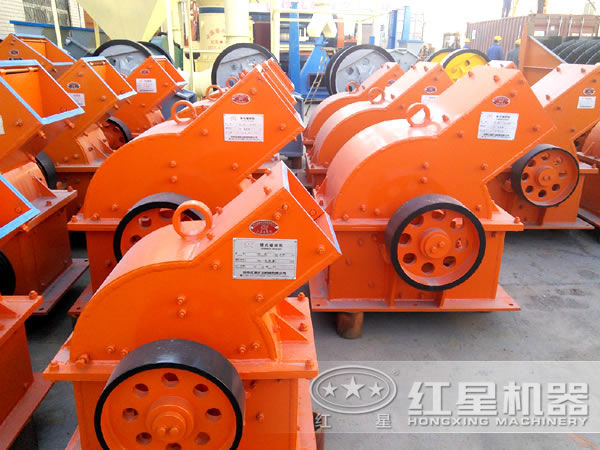

锤式破碎机

该机采用圆弧形反击板,物料是沿有筛孔的导板滑下,被高速旋转的锤子冲击后,再以高速抛出撞击在反击板上再次破碎,从反击板反弹回来的过程中又产生多次由物料间相互冲击,在破碎腔形成集中打击区,然后按着锤式破碎机的工作原理将破碎产品从下部箅条筛排出。该机充分发挥了反击破碎和锤式破碎机结合的优点,能得到更细的物料(小于或等于5mm 占80%)。该机破碎抗压强度不超过 、水分不大于的脆性物料。
