GP系列圆锥破碎机的结构特点总结

作者:摩登6注册 发布时间:2013-11-21 00:00:00 更新时间:2018-12-01 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

GP系列圆锥破碎机分为中碎型与细碎型两大类,主要区别在于破碎腔的形状与长度的不同。本文将对该系列圆锥破碎机的结构特点进行总结介绍。

GP系列圆锥破碎机的齿轮传动有两个特点:①大锥齿轮位于小锥齿轮的上方,工作中大锥齿轮与偏心套的自重能有效地抵消部分大锥齿轮向上的轴向力,从而使得上止推轴承负荷大大减小;②传动锥齿轮采用的是斜直齿圆锥齿轮。在加工能力允许的情况下,这种形式的锥齿轮传动比普通的直齿圆锥齿轮的传动能力提高约1.5~1.6倍,而加工费用是相同的。

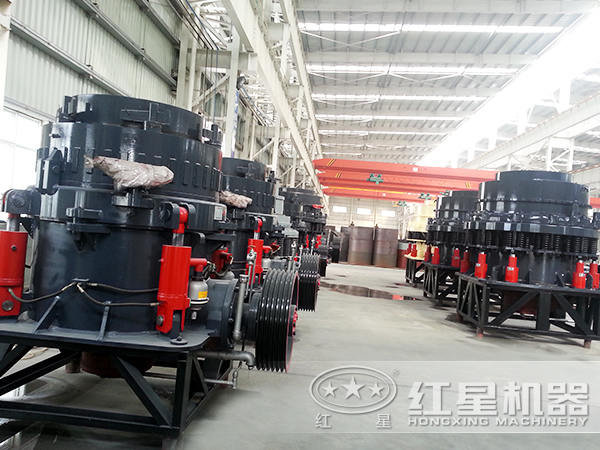

圆锥破碎机

GP系列液压圆锥破碎机结构的特点是调整主轴升降的活塞,其有两大作用:活塞内腔底部作为主轴球轴承的支承座,同时活塞内腔壁又是偏心套的回转中心。这种结构形式,可以较多地减小机架下部的长度,降低主机的安装高度,从而减少安装成本。由于主轴、偏心套及活塞均浸润在60 k Pa压力左右的润滑油内,也有利于缓解构件之间的运动冲击。

圆锥破碎机主轴中心线与主机架中心线的交角是由偏心套内孔的倾角形成的,无论动锥衬板怎样上下变动,旋摆球半径与支承球半径都较为接近,有利于圆锥破碎机的平稳运转,也有利于提高球轴承的支承接触面积,可以减少球轴承的磨损。

支承主轴底部球轴承的中间板有设计。其上表面的形状是一个半径与主轴底部球轴承半径相同的碗形凹球面,而下表面是一个略带锥度的倒圆锥面。这个倒圆锥面可以保障中间板的上支承凹球面的中心位置自动相对崮定,不会因主轴的旋摆而改变,有利于主轴运动的稳定性。

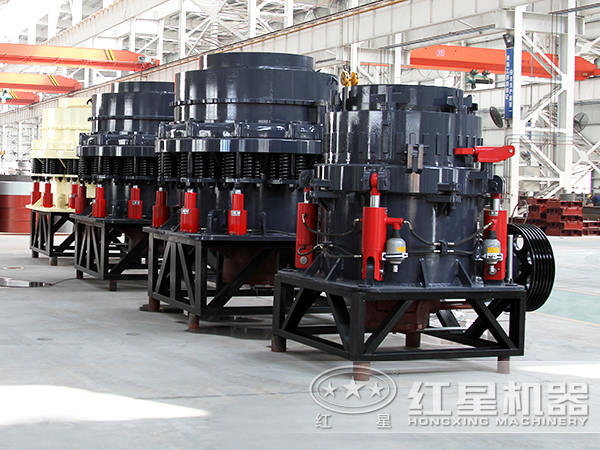

圆锥破碎机

GP系列圆锥机的另一个重要结构特点是其破碎腔型采取了使物料以自由落体方式通过的设计原理,为此,动锥摆动频率比同规格的国内机型高20%~30%,使其主电机功率增大, 破碎产量提高,产品粒形改善。

通过了解该系列圆锥破碎机的结构特点,有利于企业对引进机型的消化和吸收,研究出具有自主知识产权的圆锥破碎机。
