高频细筛各组成部分的结构及作用

作者:摩登6注册 发布时间:2013-12-25 00:00:00 更新时间:2018-11-06 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

高频细筛是一种浮选工艺中常用的筛分设备,在选矿、选煤、冶金等行业中有着广泛的应用。本文主要分析介绍其各组成部分的结构及作用。

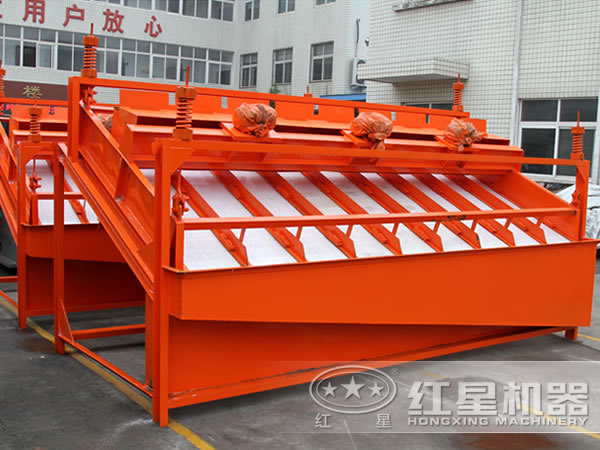

高频细筛

高频细筛由激振器、矿浆分配器、绘矿器、筛框、机架、产品收集装置、悬挂弹簧和叠层筛网等部件构成。

激振器产生使物料分级需要的激振力。其外形呈长圆筒形,其长度等于筛框的宽度,外表面有许多散热片。材质是散热性能良好的铝合金。长圆筒中间装有一台三相交流激振电机,电机轴的两端装有一对振子。由偏重块和调偏块组成的振子,改变调偏块与偏重块之间的夹角,就可以改变激振力的大小,从而改变振幅的大小。当偏重块与调偏块重合时,激振力大,筛框的振幅也大;当调偏块与偏重块的夹角大时,激振力小,筛框的振幅也小。

激振器动作直接传给振动运动的筛框,筛框经四个橡胶弹簧借助于螺钉固定在支架上,使筛框呈悬浮状态。

矿浆分配器是类似于平底无溢流管的旋流器,切线方向给矿和分成三股的切线方向排矿。为了降低矿浆对筛面的冲击力,减少筛网的破损,增加筛网的使用寿命,在给矿器的出矿端装有离筛面约6mm(可调)的多孔橡胶板。从矿浆分配器流下的矿浆经匀分板、气分槽、多孔橡胶板,比较均匀而又缓慢地给到筛面上。

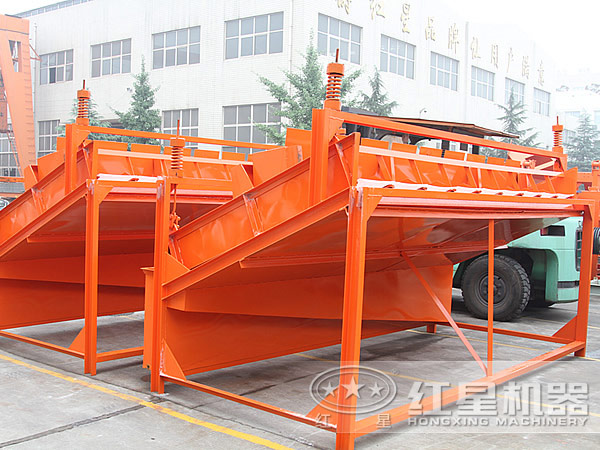

高频筛

高频细筛的筛面采用不锈钢编织筛网,其刚度、强度随筛孔的减小而降低,因此支持筛分细粒物料筛面的托架应使筛面易于张紧,在横向受力比较均匀,不产生凸凹不平的现象,以利提高筛网的使用寿命和物料的均匀分布;同时托架的支撑条又不能过密,以免降低筛面的有效面积和尽可能减少参振质量。
