雷蒙磨粉机的结构

作者:摩登6注册 发布时间:2009-07-19 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

雷蒙磨粉机是常用的非金属磨粉设备,其结构先进、优势突出、质量可靠,深受用户喜爱,本文主要对雷蒙磨粉机的结构组成进行简单介绍。

雷蒙磨粉机的结构介绍

图2-4是雷蒙磨粉机结构示意图,辊子2的轴安装于梅花架1上,梅花架由传动装置带动而快速转动。雷蒙磨粉机磨环3是固定不动的,物料由雷蒙磨粉机机体侧部通过给料机和溜槽给入雷蒙磨粉机内,如图中5所示,并在辊子2和磨环之间,受到辊子的压力和研磨。6为返回风箱,风流从固定盘下部以切线方向吹入,经过辊子同圆盘之间的研磨区,夹杂粉尘及粗粒向上吹动,排入安置于雷蒙磨粉机上部的分析机(选粉机或风力分级机)。

雷蒙磨(摆式磨粉机)的结构

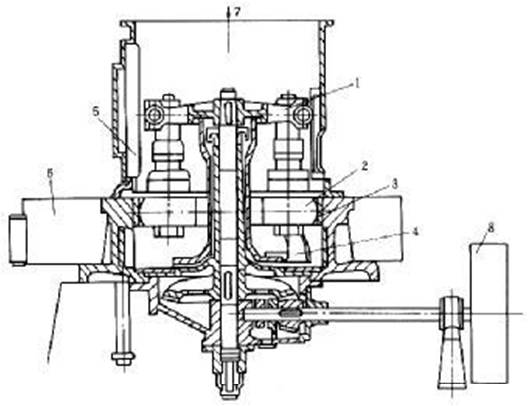

图 2-4 雷蒙磨粉机结构

1-梅花架;2-辊子;3-磨环;4-铲刀;
5-给料部;6-返回风箱;7-排料部;8-带轮

梅花架1上悬挂有3-6个辊子,绕雷蒙磨粉机机体中轴线公转,同时辊子本身又自转。由于公转时的离心力作用,辊子向外张开而压紧于圆盘的磨环3上。经给料部5给入的物料一部分落到盘底,由铲刀4铲上并送入辊子与圆盘之间,受到辊子的磨碎。铲刀4与梅花架连在一起,随梅花架与辊子一同转动,铲刀是倾斜安装的,每个辊子的前面有一把铲刀,将物料铲起,使物料形成一股物料流,连续送到辊子与圆盘之间。

随气流自排料部7排出的物料,在安装于雷蒙磨粉机机体上部的分析机中进行分级。分析机的分级效率是一项重要的工作指标,雷蒙磨粉机使用的是叶轮型分析机,由一台单独的电机带动,电机可以无级调速。为了提高分级效率并在较广泛范围内调节分级粒度,可以制成双排式叶轮分析机。单排式叶轮分析机的分级粒度在60%-100 目到95% -200目之间,双排式叶分析机在60% -100目到99.9% -325目之间。叶轮由转盘和若干个径向叶片组成,它使上升的气流产生旋转运动,旋流的离心力使粗粒向外层运动,最后脱离气流,自动落到磨碎区再度磨碎。叶轮转速越高,分级粒度越细,而细粉(合格产品)随气流向上运动,排入旋风分离器,细粉在该处与气流分离,净化后的气流经鼓风机返回雷蒙磨粉机的返回风箱6,余量还要经过另一台旋风分离器再度清除余风中的细粉尘后,排入大气中。

如何减少雷蒙磨粉机内物料水分

1、可以向雷蒙磨粉机中送入热风,成为磨粉与干燥联合装置,磨机内的给料水分可达10%,而产品水分接近于零。

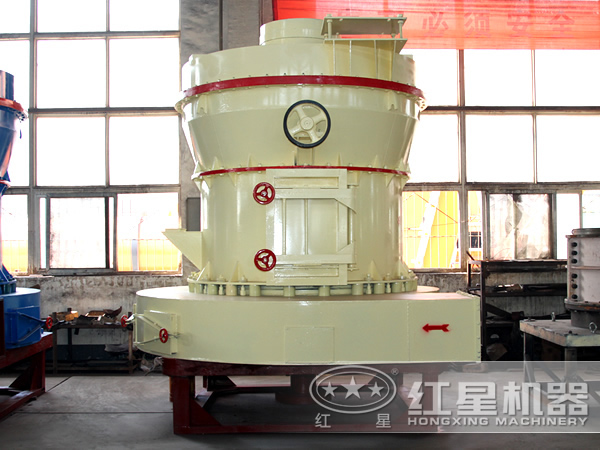

雷蒙磨粉机

2、如需增设干燥功能则需增设下面设施:

(1)以煤粉或煤气为燃料的气体加热装置,或采用空气加热器;

(2)第二除尘装置(在旋风分离器之后),常用的是袋式除尘器,以捕集细尘;

(3)热风鼓风机;

(4)温度控制装置,即使给料的水分有波动,它也能保持温度恒定。

这种磨粉与干燥联合装置,不仅省去对产品进行干燥的专用设备,而且由于雷蒙磨粉机热风的搅拌作用,干燥效果较好。

更多雷蒙磨粉机价格详情、性能优势、工作原理等内容可点击右侧"在线咨询"获取,也可拨打24小时免费热线。

河南郑州雷蒙磨粉机价格详细垂询:0123-4566789

河南郑州雷蒙磨粉机厂家地址:郑州-国家高新技术产业开发区檀香路8号
