圆振动筛的结构

作者:摩登6注册 发布时间:2009-07-22 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

圆振动筛简介

圆振动筛的适用范围比较广泛,主要是用来对物料的分级工作,该设备具有结构简单、工作可靠、坚固耐用、使用安全等特点。被广大客户所喜爱,本文主要介绍的就是圆振动筛的结构,请继续往下看。

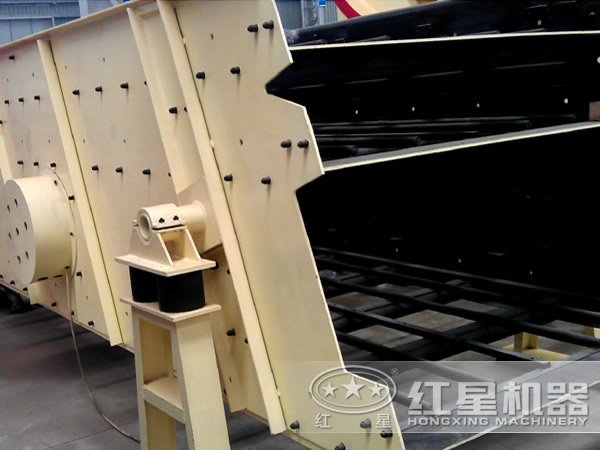

圆振动筛

圆振动筛结构

悬挂式自定中心圆振动筛结构见图1。座式圆振动筛见图2。悬挂式自定中心圆振动筛的筛箱用四根带弹簧的吊杆悬挂在厂房的楼板或构架上。筛箱与水平的倾角上固定有筛网和激振器,筛面可以是单层或双层,激振器的轴承座固定于筛箱侧壁。

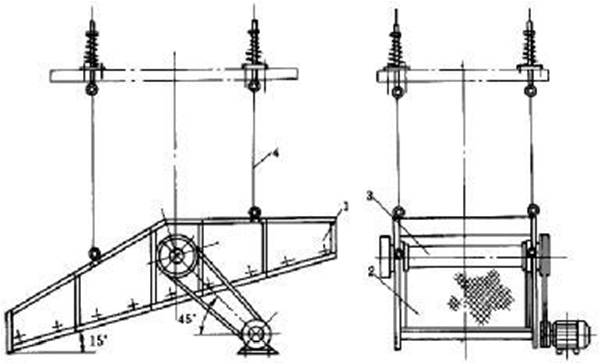

悬挂式自定中心振动筛

图 1 悬挂式自定中心圆振动筛

1-筛箱;2-筛网;3-偏心重激振器;4-弹簧吊杆

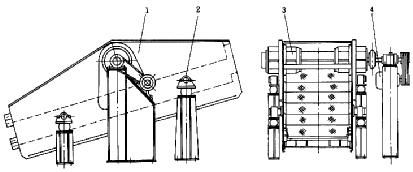

座式圆振动筛

图 2 座式圆振动筛

1-圆振动筛筛箱;2-支承弹簧组;3-振动器;4-圆振动筛驱动装置

激振器主轴7的两端分别装有带偏心重1的带轮和圆盘。主轴中部也有向一方突起的偏心重,这两部分偏心重的合力产生振动的激振力,其中在圆盘和带轮处的偏心重大小是可调的。偏心重与筛箱在超共振情况下的相位关系见图3。

偏心重与筛箱在超共振

图 3 圆振动筛偏心重与圆振动筛筛箱在超共振情况下的相位关系

更多圆振动筛价格、技术参数、性能优势等信息可拨打24小时免费热线,或随时莅临我厂实地考察!

河南郑州圆振动筛价格详细咨询:0123-4566789

河南郑州圆振动筛厂家地址:河南郑州高新技术产业开发区檀香路8号
