新型双腔颚式破碎机的结构设计特点

作者:摩登6注册 发布时间:2014-11-17 00:00:00 更新时间:2019-04-08 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

传统的颚式破碎机结构设计简单,操作维护也较为方便,但是在生产中容易产生很多问题,设备的易损件寿命较低,使用成本比较高。为此,我们研究了新型的双腔颚式破碎机,该机是在原有设备结构上改变结构设计研发而成的。下面来具体了解一下。

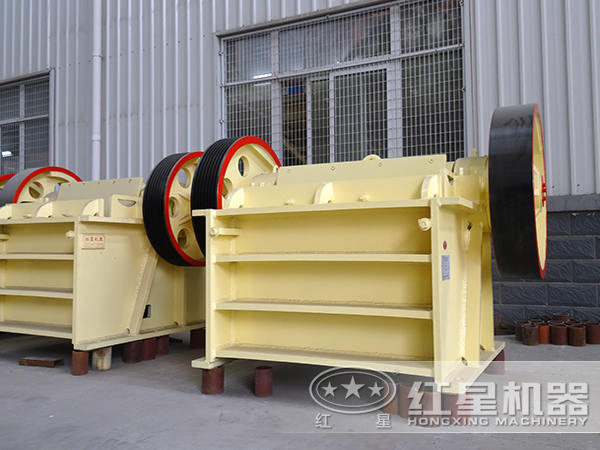

新型双腔颚式破碎机

1、双腔结构设计

采用倒置4杆结构设计,偏心轴下置,摇杆上置,摇杆与连杆的连接为低副联系,改变了传统的高副连接。动颚只有1个,其上背靠背的安装2块活动齿板,2块活动齿板与2块固定颚板组成两个破碎腔,交替工作,实现物理的联系破碎。

2、双腔颚式破碎机特点

(1)4杆结构设计为颚式破碎机参数的准确及时提供了更符合实际的理论模型。

(2)偏心轴下置,整机下降。机器运转更加平稳,振动小。

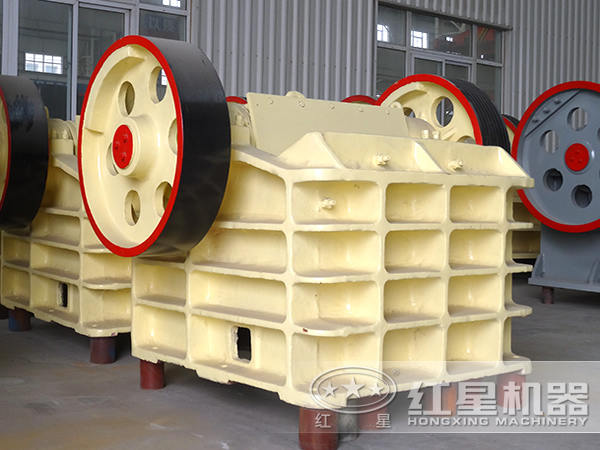

新型双腔颚式破碎机

(3)齿板寿命长。齿板磨损的快慢觉得于活动颚板的垂直位移的大小,垂直位移偏大,物料与齿板相互磋磨效应加强,齿板磨损加剧,物料过粉碎现象严重,能量消耗增加。采用本结构可改善上述不足。

(4)粉碎效率高。偏心轴下置,使动颚动力学行为发生变化,动颚齿板相对定颚齿板近似于平动,物料在破碎腔内产生层压粉碎机制,而层压粉碎的纯压力产生的应变5倍于剪应力所产生的应变,所以粉碎效率高。

(5)产品粒度均匀。采用深腔曲线型破碎腔,实现垂直挤压破碎,是破碎产品粒度均匀,呈立方体。改善了普通颚式破碎机片状产品过多,跑粗现象严重的不足。

通过对双腔颚式破碎机的结构及特点的分析,可以发现该设备的投资前景好,欢迎大家前来我厂考察选购设备。
