三种机型圆锥破碎机的动锥和定锥支承方式比较

作者:摩登6注册 发布时间:2015-03-05 00:00:00 更新时间:2018-12-01 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

国内常见的圆锥破碎机机型主要有三种:PY型圆锥破碎机(分为PYB标准型和PYD短头型),HP型圆锥破碎机和H型圆锥破碎机。今天我们就对这三种圆锥破碎机的定锥组成支撑方式和动锥支撑方式做一个比较和分析。

一、定锥组成及支撑方式的比较

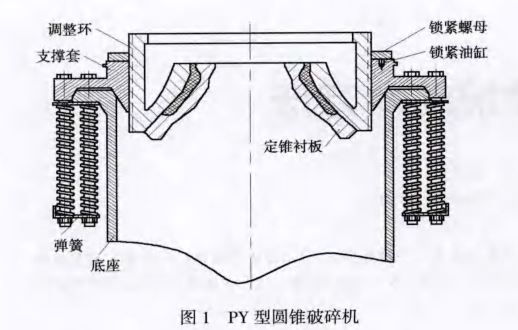

PY型圆锥破碎机定锥

(1)PY型圆锥破碎机的定锥(图1)由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副连接而成。首先支撑套坐在底座呈v字形的圆形支口上,然后用数组穿有螺栓的弹簧簇(一般每组由5条螺栓、弹簧组成)把支撑套紧紧地固定在底座上。在支撑套的上端面有一薄形锁紧螺母,当镶嵌在支撑套内的数个锁紧油缸处于工作状态时,薄形锁紧螺母就被锁紧油缸向上抬起,从而使调整环和支撑套之间的螺纹副内产生足够的静摩擦力,使之紧密地结合为一体,确保设备破碎物料时调整环和支撑套之间不会发生相对转动。

(2)HP型圆锥破碎机的定锥组成和支撑方式与PY型圆锥破碎机大致相似,也是由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副联接而成。所不同的是HP型圆锥破碎机用带氮气蓄能器的液压缸代替了弹簧簇,在调整环和支撑套的支口结合面处垫有可更换的带状环形薄铜板。

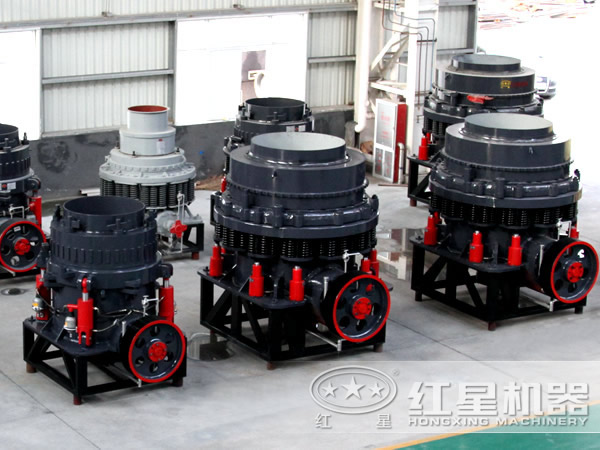

圆锥破碎机

(3)H型圆锥破碎机的定锥由上架体、定锥衬板和托环等组成。首先上架体坐在底座的呈V字形的圆形支口上,然后用螺栓将其固定在底座上,定锥衬板则通过一个圆形的托环和螺拴固定在上架体上。

三者相比较:PY型和HP型两种圆锥破碎机的定锥结构组成和支撑固定方式基本相似,但由于HP型圆锥破碎机采用了液压缸,所以支撑套易于拆解,加之其支口间垫有更换的薄铜板,所以支口可以得到较好的保护。H型圆锥破碎机的定锥组成则相对简单,定锥的拆、装也方便快捷,但其缺点是违接螺栓和螺栓孔间隙很小,螺栓发生断裂时更换比较困难。

二、动锥支撑方式的比较

(1)PY型圆锥破碎机的动锥体(锥体下面有呈凸球面轴承)支撑在呈凹球面铜瓦上,俗称碗形瓦,碗形轴承架(即安装碗形瓦的架子)则安装在机器底座的中央,动锥主轴则插人位于底座中央的空偏心轴套内。

(2)HP型圆锥破碎机的动锥,锥体下面也有凸球面轴承,支撑在安装于底座中央偏心轴套的竖轴轴端呈凹形球面的铜瓦上面。在动锥体下部安装着铜套,通过该铜套将动锥冉套在底座中央的偏心轴套上。

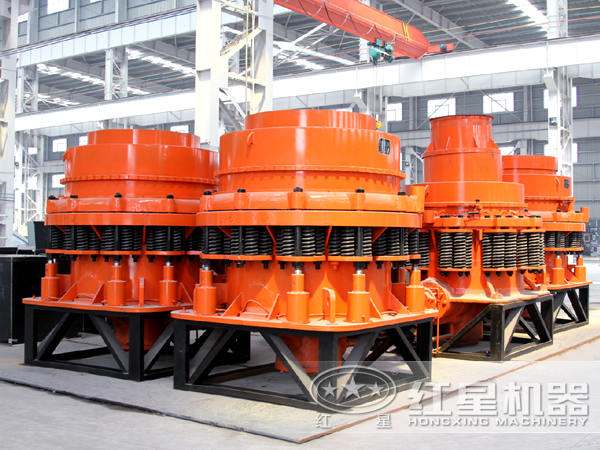

圆锥破碎机

(3)H型圆锥破碎机的动锥,通过动锥主轴的上下两端固定。动锥主轴的下端面装有呈凸球面的轴承,并支撑在位于底座底部中央的液压缸活塞上面的凹球面铜瓦上,动锥主轴的上端则固定在上架体横梁中间的轴套内,该轴套正好位于动锥旋转的理论悬挂点处。

三者相比较:PY型圆锥破碎机与HP圆锥破碎机相比。动锥支撑方式的不同主要在于主轴,即前者左轴装在动锥上,后者主轴装在底座上。HP圆锥破碎机动锥的优点是整体高度较低,且检修时放置方便。而PY圆锥破碎机的动锥,因受主轴影响,放置时笛设带地沟的专门存放点。H型圆锥破碎机为固定动锥,在上机架增加了横梁。受横梁影响容易形成给料偏析,产生振动。

PY型圆锥破碎机,HP型圆锥破碎机和H型圆锥破碎机的结构有差别,应用范围也不同,建议客户在购买圆锥破碎机时向厂家详细咨询,才能选到合适的设备。
