转筒烘干机

转筒烘干机

生产能力:1.9-76.0t/h

筒体容积:9-285m3

进气温度:800℃

适用物料:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等

服务热线:0123-4566789

获取优惠报价

型号齐全可定制,欢迎来厂参观

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

转筒烘干机结构及应用

转筒烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。摩登6注册转筒烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。

同时摩登6注册转筒烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,广范应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域。

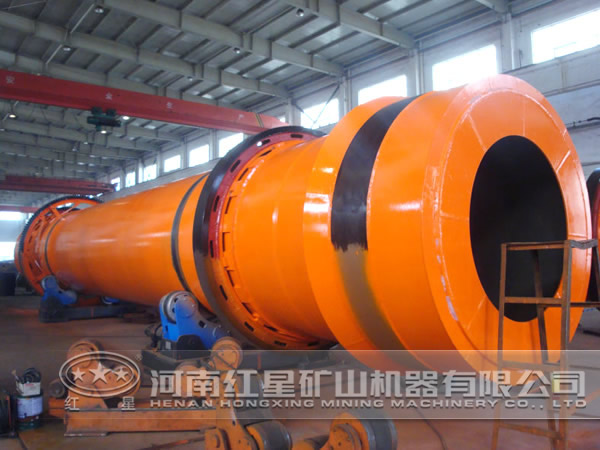

转筒烘干机

转筒烘干机的分类

按照被干燥物料的加热方式,可将目前的回转转筒烘干机分为五种类型,即直接加热式烘干机、间接加热式烘干机、复合加热式烘干机、蒸汽煅烧烘干机、喷浆造粒烘干机。

1、直接加热式回转转筒烘干机。此种烘干机内载热体直接与被干燥物料接触,主要靠对流传热,使用广泛。分为常规直接加热回转转筒烘干机、叶片式穿流回转转筒烘干机和通气管式回转转筒烘干机三种。

2、间接加热式回转转筒烘干机。其载热体不直接与被干燥的物料接触,而干燥所需的全部热量都是经过传热壁传给被干燥物料的。间接加热回转转筒烘干机根据热载体的不同,分为常规式和蒸汽管式两种。

3、复合加热式回转转筒烘干机。一部分热量是由干燥介质经过传热壁传给被干燥物料,另一部分热量则由载热体直接与物料接触而传递的,是热传导和对流传热两种形式的组合,热利用率较高。

4、蒸汽煅烧烘干机,在蒸汽煅烧烘干机内,一方面进行煅烧,一方面进行干燥。并设有自身返料装置。热量是通过设在回回转转筒内的翅片管蒸汽加热而获得的。传热系数高,热效率可达到 75% ,蒸发强度为 150kg ( 水)/ m3。

5、喷浆造粒烘干机。它将产品干燥和造粒在一个回转转筒中完成。料浆由喷嘴喷射到筒内,筒体内部设有返料螺旋抄板,使成品自身返料而减少返料倍数,简化流程,降低设备负荷,提高设备生产强度。

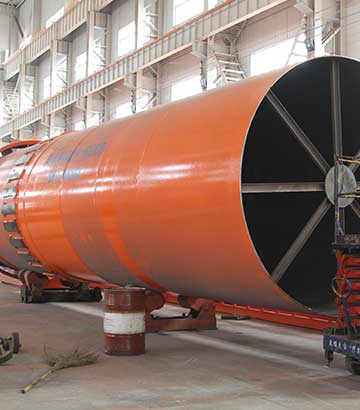

转筒烘干机

转筒烘干机烘干过程中注意事项

1、物料与水分的结合状态是决定干燥难易度的因素,同时也决定了能量消耗水平和在干燥机设备内部所停留时间的长短。这种情况是跟烘干设备的选型密不可分的。比如说,对于一些比较不易干燥的物料来说,主要是应该给予较长时间的停留时间,而不是将外部干燥条件进行加强。

2、物料的形态。物料可以以多种形态存在,比如说常见的有大型的成型木材,陶瓷制品或者是其他一些片状、纤维状、颗粒状甚至是液体状物料。这些都可以作为工业上需要干燥的物料。所以,选择烘干设备还应该根据物料的形态进行考虑。

3、物料本身所具有的一些物理特性。物料本身所具有的物理特性一般有密度,堆密度,热容以及物料的粘附性等等。特别是粘附性的高低,它对烘干设备的工作有着直接性的影响,当粘附性很严重时,干燥过程是无法进行的。

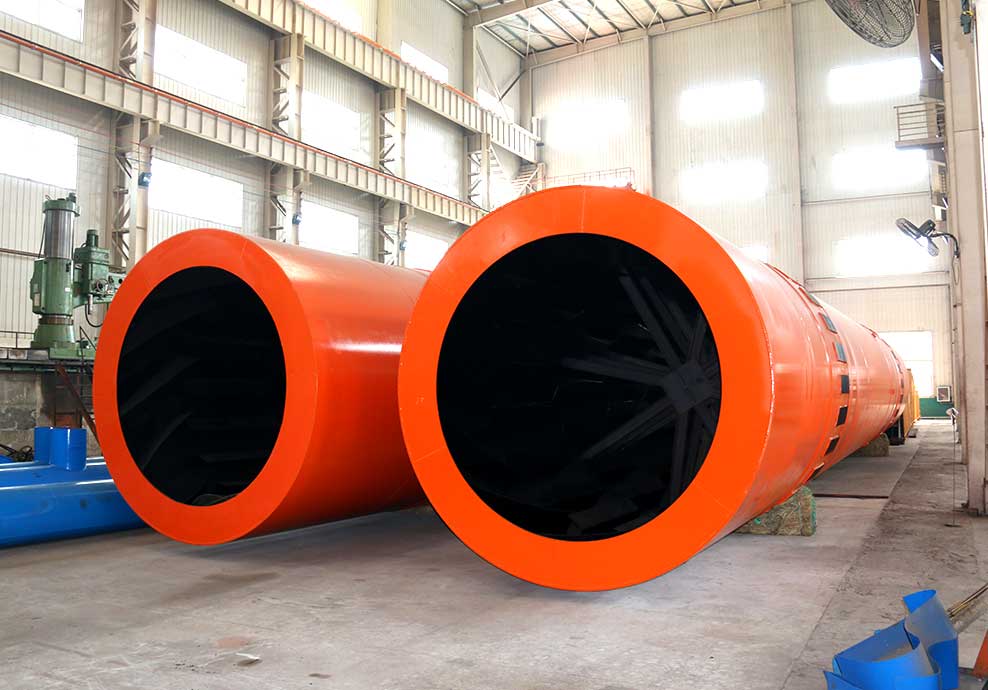

转筒烘干机

摩登6转筒烘干机性能

摩登6注册的转筒烘干机顺流烘干,充分实现热交换和热转化,提高了烘干效率和热利用率,降低了尾气温度和尾气粉尘的排放浓度,确保达到节能减排和绿色环保的目的。该系统可进行机械化大批量煤泥滚筒烘干,智能化自动化系统控制,单机煤泥滚筒处理量为3002000T/D;水分含量可从30±5%降至12±2%;煤泥低位发热量可提升1000-1500Kcal。烘干滚筒规格直径从Φ1.9米Φ3.4米,长度从15米-30米。

总的来说,摩登6转筒烘干机在河南郑州烘干机中销量好,性能突出,型号齐全,可满足客户的不同需求,欢迎新老客户莅临考察选购。

转筒烘干机价格咨询热线:0123-4566789

转筒烘干机 技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
