工业烘干机实拍高清视频

工业烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。摩登6系列烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

烘干机适用范围

烘干机设备图片

烘干机

烘干机设备

工业烘干机结构与工作原理

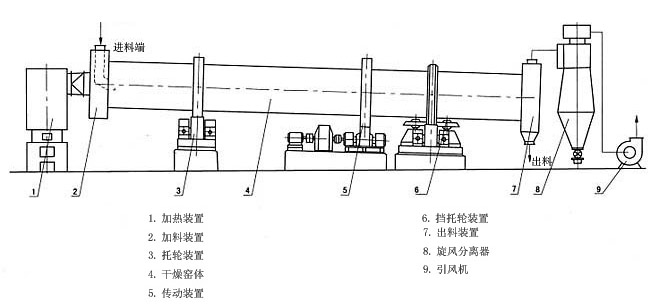

烘干机结构图

烘干机安装完成时如上图所示,分别由加热装置、加料装置、拖轮装置、干燥窑体、传动装置、挡拖轮装置、出料装置、旋风分离器、引风机等一系列组成。

烘干机的热源来自加热装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

工业烘干机

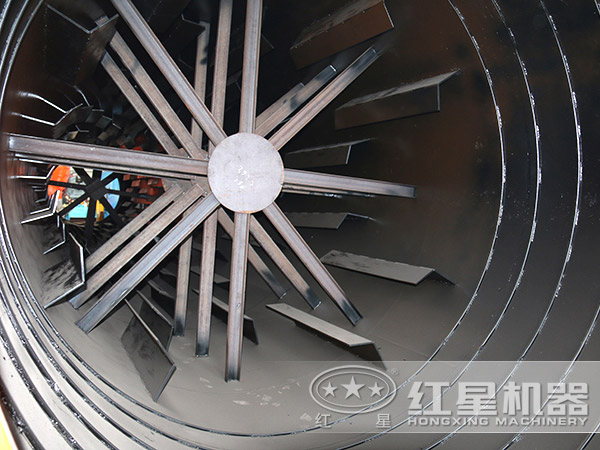

烘干机内部

烘干机设备性能特点

1、烘干机从结构上设计更加系统化、科学化,采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,进一步加大物料与热风接触面积,达到充分利用热能的目的。

2、选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。

3、采用了自动化操作模式,和新研究的高温超速烘干工艺,热风利用率提高了,而且利用过的热风从尾端被送至首端后,还可以继续循环利用,热利用率高、热损失小,也减少烘干成本。

4、面对低碳、绿色环保要求,褐煤烘干机采用了多层沉降设计结构,减少褐煤中有机元素的损失率、品质更优,烘干过程基本不存在噪音及粉尘污染。

烘干机发货现场

烘干机发往山西

烘干机安装注意事项

在安装烘干机设备的时候一定要检查好所要安装的地方、所要安装的备用设备,这样才能在安装中不会出现别的问题,在以后的使用中也不会因为初步安装的失误造成以后维修不便等等问题。 安装主要检查基础混凝土浇注质量与尺寸位置偏差:外观上要求基础表面干净,无油污、灰尘、杂物,无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板,以及其它浇注缺陷。

对于基础尺寸与位置偏差应符合下列要求:外形尺寸与基础坐标位置,纵横轴线误差小于20mm.不同平面标高误差小于20mm、只允许负不允许正;斜度误差全长小于20mm,出料端允许不允许正;上平面不平面度小于5mm/m,全长小于10mm.设备验收对照设备的装箱单,对零件、部件、标准件、随机文件等进行清点,检查有无错发缺件、变形损坏等情况,并作记录,以便在安装前采购或制备。

清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况,检查修整在运输装卸过程中所造成的损坏变形。对零部件、关键配合件,进行预检测和预装配,以避免安装工作中的返工,保证安装进度及安装质量。

河南用户现场实拍图

河南用户现场实拍图

俄罗斯用户生产现场

俄罗斯用户生产现场

烘干机优惠报价

摩登6注册厂家,40年专注矿山机器,经验丰富的师傅们走心智造,采用优质材料,设备更加结实耐用、持久牢靠,同时售前为用户提供全套方案,挑选合适型号,售中与用户签订正规购买合同,并保证按时完成设备交付工作,售后免费对设备安装、保养、维修等服务,为设备的效能高、安全运行保驾护航,设备可以通过网站在线选购,也可以到厂区实地考察后面对面选购,并带领您参观客户现场、设备咨询等,同时设备以出厂价销售给大家,价格更优惠,随时 。

用户来访参观

用户来访参观

摩登6烘干机生产厂家地址:河南郑州高新区檀香路8号。

烘干机厂家格咨询电话:0123-4566789。

工业烘干机设备 技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
