对辊式破碎机的构造

作者:摩登6注册 发布时间:2010-06-08 00:00:00 更新时间:2018-12-01 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

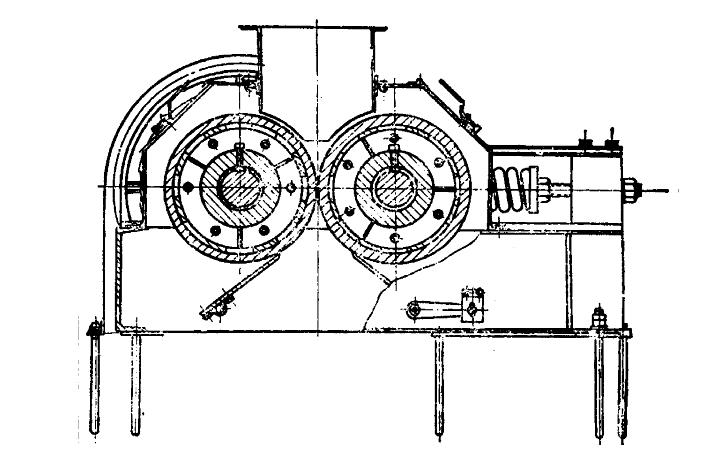

对辊式破碎机也就是我们常说的对辊破碎机,其结构比较简单、性能优势突出,对河卵石的破碎效果非常好,因此经常被用于河卵石制砂生产线,本文主要对该设备的构造进行简单介绍。下图为对辊式(光面)破碎机的结构图。它是由破碎辊、调整装置、弹簧保险装置、传动装置和机架等组成。

对辊式破碎机构造

1、对辊式破碎机破碎辊

是在水平轴上平行装置两个相向回转的辊子,它是破碎机的主要工作机构。其中一个辊子的轴承(图中右边的)是可动的,另一个辊子的轴承是固定的,破碎辊是由轴、轮毂和辊皮构成。辊子轴采用键与锥形表面的轮毂配合在一起,辊皮固定在轮毂上,借助三块锥形弧铁,利用螺栓螺帽将它们固定一起的。由于辊皮与矿石直接接触,所以它需要时常更换,而且一般都是应用耐磨性好的高锰钢或特殊碳素钢(铬钢、铬锰钢等)制作。

2、对辊式破碎机调整装置

调整装置是用来调整两破碎辊之间的间隙大小(即排矿口)的,它是通过增减两个辊子轴承之间的垫片数量,或者利用蜗轮调整机构进行调整的,以此控制破碎产品粒度。

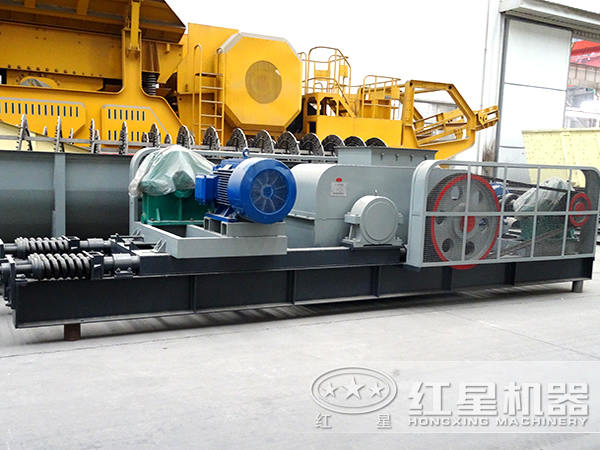

对辊式破碎机

3、对辊式破碎机弹簧保险装置

它是对辊式破碎机很重要的一个部件,弹簧松紧程度,对破碎机正常工作和过载保护都有极重要作用。机器正常工作时,弹簧的压力应能平衡两个辊子之间所产生的作用力,以保持排矿口的间隙,使产品粒度均匀。当破碎机进入非破碎物体时,弹簧应被压缩,迫使可动破碎辊横向移动,排矿口宽度增大,保证机器不致损坏。非破碎物体排除后,弹簧恢复原状,机器照常工作。

4、对辊式破碎机构造

在对辊式破碎机工作过程中,保险弹簧总是处于振动状态的,所以弹簧容易疲劳损坏,必须经常检查,定期更换。

5、对辊式破碎机传动装置

电动机通过三角皮带(或齿轮减速装置)和一对长齿齿轮,带动两个破碎辊作相向的旋转运动。该齿轮是一种特制的标准长齿,当破碎机进入非破碎物体,两辊轴之间的距离将发生变化,这时长齿齿轮仍能保证正常的啮合。但是,这种长齿齿轮很难制造,工作中常常卡住或折断,齿轮修复也很困难,而且工作时噪音较大。因此,长齿齿轮传动装置主要用于低转数的对辊式破碎机。转数较高(的破碎机,常采用单独的电动机分别带动两个辊子旋转,这就需要安装两台电动机(或两套减速装置),故价格较贵。

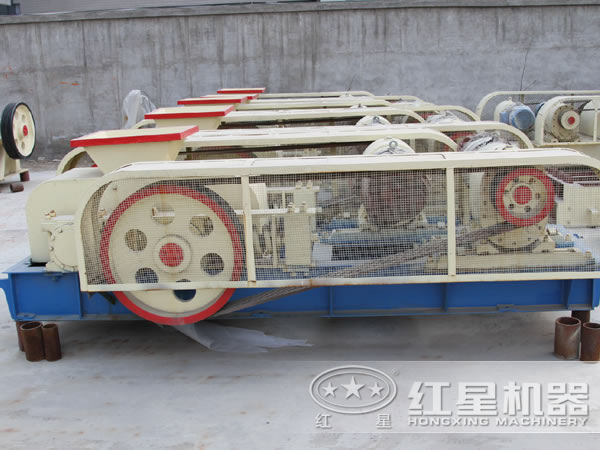

对辊式破碎机

6、对辊式破碎机机架

机架一般采用铸铁铸造,也可采用型钢焊接或铆接而成,要求机架结构必须坚固。

对辊式破碎机近几年来的发展缓慢,只是在机器排矿口的调整和保险方面采用液压装置,并且出现了多辊对辊式破碎机(如四辊破碎机)。四辊破碎机实际上是一种组合的双对辊式破碎机,由规格相等的两个对辊机串联所组成,构造上与光面对辊机大体相同。这种破碎机,是用两个电动机通过皮带或齿轮减速装置而实现机器的传动的。

摩登6注册专业生产对辊式破碎机、四辊破碎机等多种不同种类破碎设备,型号繁多、性能好,欢迎大家前来咨询选购!选购热线:0123-4566789
