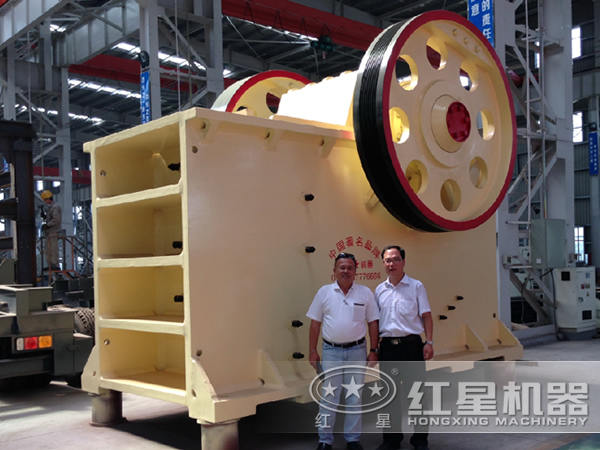

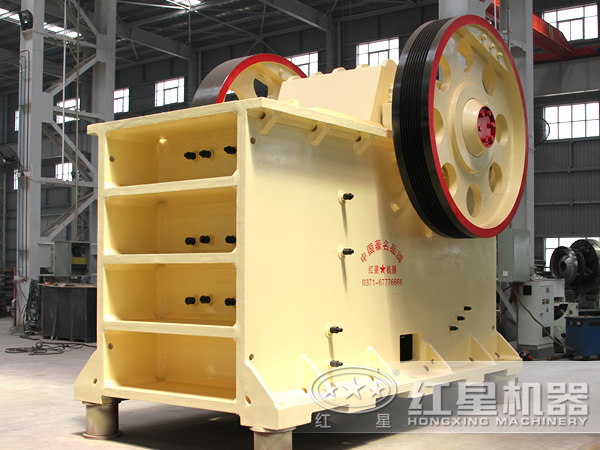

颚式破碎机的类型和构造

颚式破碎机是一种出现较早的设备，该设备具有构造简单，工作可靠，制造容易，维修方便等优点，到目前为止，在破碎设备中也具有举足轻重的地位。颚式破碎机的应用范围广泛，大多用来坚硬或中硬矿石进行粗碎和中碎。颚式破碎机可以分为以下两大类：

1）动鄂作简单摆动的双肘板机构（所谓简摆式）的颚式破碎机；

2）动鄂作复杂摆动的单肘板机构（所谓复摆式）的颚式破碎机。近年来，液压技术在碎矿设备上得到应用，出现了液压颚式破碎机。

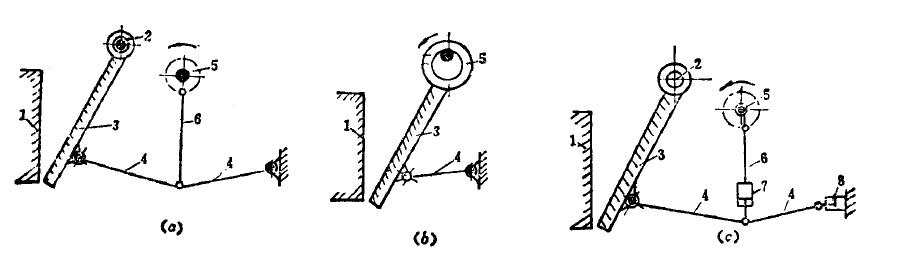

（a）-简摆鄂式破碎机；（b）-复摆鄂式破碎机；（c）-液压鄂式破碎机
1-固定额板；2-动鄂悬挂轴；3-可动鄂板；4-前（后）推力板；5-偏心轴；
6-连杆；7-连杆液压油缸；8-调整液压油缸

可动鄂板的运动是借助连杆、推力板机构来实现的。它是由飞轮7、偏心轴8、连杆9、前推力板和后推力板13组成。飞轮分别装在偏心轴的两端，偏心轴支承在机架侧壁的主轴承中，连杆上部装在偏心轴上，前、后推力板的一端分别支承在连杆下部两侧的肘板支座14上，前推力板的另一端支承在动鄂下部的肘板支座中，后推力板的另一端支承在机架后壁的肘板支座上。当电动机通过皮带轮带动偏心轴旋转时，使连杆产生运动。连杆的上下运动，带动推力板运动。由于推力板的运动不断改变倾斜角度的结果，于是可动鄂板就围绕悬挂轴作往复运动，从而破碎矿石。当动鄂向前摆动时，水平拉杆通过弹簧10来平衡动鄂和推力板所产生的惯性力，使动鄂和推力板紧密结合，不致于分离。当动鄂后退时，弹簧又可起协助作用。

飞轮由于颚式破碎机是间断工作的，即有工作行程和空转行程，所以，它的电动机的负荷极不均衡。为使负荷均匀，就要在动鄂向后移动（离开固定鄂板）时，把空转行程的能量储存起来，以便在工作行程（进行破碎矿石）时，再将能量全部释放出去。利用惯性的原理，在偏心轴两端各装设一个飞轮就能达到这个目的。为了简化机器结构，通常都把其中一个飞轮兼作传递动力用的皮带轮。对于采用两个电动机分别驱动的大型颚式破碎机，两个飞轮都制成皮带轮，即皮带轮同时也起飞轮作用。

偏心轴或主轴它是破碎机的重要零件，简摆颚式破碎机的动鄂悬挂轴又叫心轴。偏心轴是带动连杆作上下运动的主要零件，由于它们工作时承受很大的破碎力，一般都采用优质合金钢制作。根据我国资源状况，大型颚式破碎机的偏心轴以采用锰钼钒、锰钼硼和铬钼等合金钢较为合适。小型颚式破碎机则采用45号钢制造。偏心轴应进行调质或正火热处理，以提高强度和耐磨性能。主轴一般采用45号钢材。

连杆只有简摆颚式破碎机才有，它是由连杆体和连杆头组成。由于工作时承受拉力，故用铸钢制作。连杆体有整体的和组合的两种，前者多用于中、小型颚式破碎机，后者主要用于大型颚式破碎机。为了减少连杆的惯性作用，应力求减轻连杆体的重量，所以，中、小型颚式破碎机一般采用"工"字、"十"字形断面结构，而大型颚式破碎机则采用箱形断面形式。对于液压颚式破碎机来讲，连杆体内还装有一个液压油缸（活塞），在机器超负荷时起保险作用。

推力板又名肘板，它既是向动鄂传递运动的零件，又是破碎机的保险装置。推力板在工作中承受压力，一般采用铸铁整体铸成，也有铸成两块，再用铆钉或螺栓联接起来的。推力板的两端部（肘头）磨损严重。为了增加肘头的耐磨性，有时将肘头与推力板分开制造，而且肘头部分应作冷硬处理，但是改变他们的结构形式，如采用滚动接触，以利于形成润滑油膜，减少磨损。

调整装置它是破碎机排矿口大小的调整机构。随着破碎机齿板的磨损，排矿口逐渐增大，破碎产品粒度不断变粗。为了保证产品粒度的要求，必须利用调整装置，定期地调整排矿口尺寸。

颚式破碎机的排矿口调整方法主要有三种形式：

1）垫片调整。在后推力板支座和机架后壁之间，放入一组厚度相等的垫片。利用增加或减少垫片层的数量，使破碎机的排矿口减小或增大。这种方法可以多级调整，机器结构比较紧凑，可以减轻设备重量，但调整时一定要停车。大型颚式破碎机多用这种调整方法。

2）楔块调整。借助后推力板支座与机架后壁之间的两个楔块的相对移动来实现破碎机排矿口的调整。转动螺栓上的螺帽，使调整楔块沿着机架的后壁作上升或下降移动，带动前楔块"向前或向后移动，从而推动推力板或动鄂，以达到排矿口调整的目的。此法可以达到无级调整，调整方便，节省时间，不必停车调整，但增加了机器的尺寸和重量。中、小型颚式破碎机常常采用这种调整装置。

颚式破碎机采用液压保险装置，既可靠安全，又易于排除故障。这种破碎机的连杆上装有一个液压油缸和活塞，油缸与连杆上部联接，活塞与推力板支座衔接。正常工作时，油缸内充满压力油，活塞和油缸相当于一个整体连杆。当破碎腔进入非破碎物体时，连杆受力迅速增大，油缸内油压突然增高，推开液流阀，压力油被挤出，活塞与油缸松开。此时，连杆油缸虽然仍随偏心轴的转动而上下运动，但连杆活塞不动，故推力板和动鄂亦不摆动，起到保险装置的作用。随着液压技术的不断发展，这种破碎机必将获得广泛应用。

值得注意的是，采用连杆头上的螺栓或飞轮上的销钉（键），作为颚式破碎机的保险装置是不够合适的。
