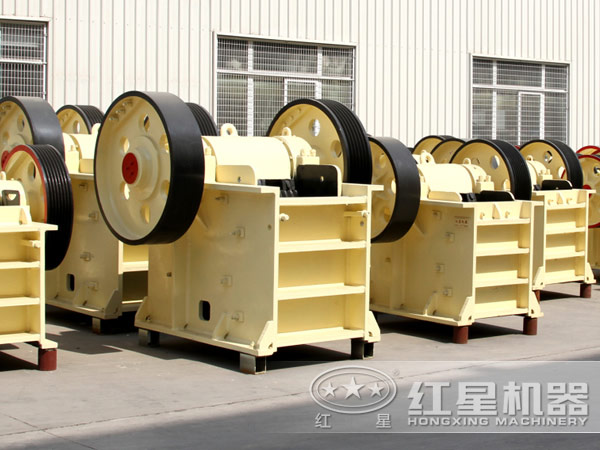

简摆颚式破碎机条格筛的改造措施

选矿厂碎矿系统选用的选矿设备有圆锥破碎机、简摆颚式破碎机、带式输送机及球磨机等，其中简摆式颚式破碎机的条格筛对整个工艺流程起着至关重要的作用，条格筛的质量关系到工艺流程的畅通。因此，本文通过对简摆颚式破碎机条格筛存在的问题进行分析，提出了简摆颚式破碎机条格筛的改造措施。

一、碎矿工艺流程及设备布置

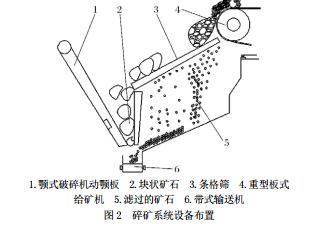

该矿碎矿系统工艺流程如图1所示，设备布置如图2所示，来料首先通过条格筛进行筛选。

二、条格筛的使用现状

改进前的条格筛由24kg/m钢轨上下两层焊接而成，呈三角形，在使用过程中出现以下问题：

1、条格筛易磨损，每2～3个月需更换一次，一般制作更换周期为48h。

2、虽然焊接钢轨截面为三角形，但因切割表面高低不平，矿石经常卡在格筛上，造成格筛堵塞，生产中若不能及时发现和处理，会造成生产线堵死而被迫停机。

3、人工清理筛面工作量大，粉尘多，人员易滑落到颚式破碎机的入口处，存在安全隐患。

三、条格筛的改造措施

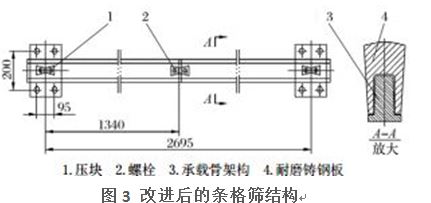

针对条格筛在生产中存在的问题，对格筛条进行了改进设计，改进后的条格筛主要由耐磨构件和承载骨架构件两大部分组成，如图3所示。

1、耐磨条的横截面外形设计呈倒梯形，利于矿石通过。经试用证明，发生卡矿的情况大大降低，仅为原来的1%～2%，而且清理方便，只需在停车后用1.2m长的钢钎轻轻敲击几次，被卡的矿石就能顺利过筛。

2、耐磨条的材质选用了某公司研制的新材料-变质钢，该材料的抗冲击性和耐磨性较普通锰钢高2倍以上。

3、由于制造工艺的要求，将耐磨条分成两段制造，以保证对耐磨条进行有效的热处理，充分发挥材料的效能。

4、在耐磨条下设计一支撑腹板，用于支撑耐磨条并承载弯矩，使耐磨条不受弯矩作用。

经过对简摆式颚式破碎机条格筛的改造，使条格筛的寿命延长了以前的3倍，同时也避免了物料的堵塞现象，该条格筛跟换维修方便，大大降低了维修成本。
