辊式破碎机的结构优化设计

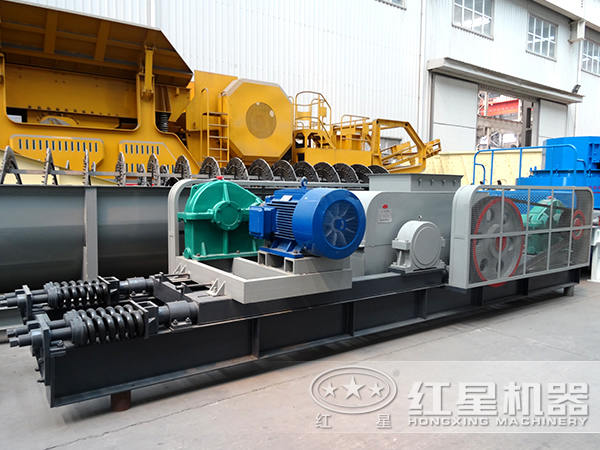

在辊式破碎机的设计时将两个相向且同步旋转的辊轮组成辊对辊的破碎型腔，对两辊轮辊缝间的物料实施高压连续挤压破碎。摩登6专家指出在辊对辊的破碎型腔中工作时，为了实现两辊轮辊缝的可调节性，应将一个固定辊的两个轴承座固定在机架上，而另一个辊轮不固定，运动的辊轮有一个可调距离，使这一辊轮在往复运动中可以对物料进行连续挤压破碎作用。

摩登6专家结合当今较为先进的MMD破碎机的破碎机理，将设计成辊对辊构成的破碎腔型，双辊式破碎机是靠两个很大直径的辊子对物料的挤压和碾磨作用而工作，双辊破碎机是不能用于粗破碎和第二段破碎作业的，因其咬合矿石物料能力受限制，所以该设备多用于细碎，产量较低，辊的表面碾磨磨损极为严重，所以辊子的结构可以采取优化设计，具体方案是：

1.将其中一个辊子设计成槽辊式，这样传统的辊子和带槽的辊子构成了一个破碎腔，大块物料先被相向转动辊与辊之间的挤压破碎以及辊与沟槽之间剪切破碎，完成整个破碎过程。

2.将两个辊子都设计成槽辊式，构成双槽辊。整个破碎过程可以分为两个阶段进行：一阶段，大块物料被相向转动的且错开的沟槽与沟槽之间剪切破碎成小块物料；二阶段，小块物料再落入沟槽里，通过沟槽间辊继续相向运转，在此过程中小尖齿给物料施以压力，物料完全达到预先想要的粒度，从而完成整个破碎过程。
