颚式破碎机性能参数的优化设计

作者:摩登6注册 发布时间:2013-01-18 00:00:00 更新时间:2018-11-06 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

颚式破碎机是一种应用非常广泛的破碎设备,随着科学技术的发展,颚式破碎机的结构设计及参数设计日臻完善。本文主要介绍如何对颚式破碎机的主要性能参数进行优化设计,以保证有更好的设计方案,提高破碎机的生产效率。

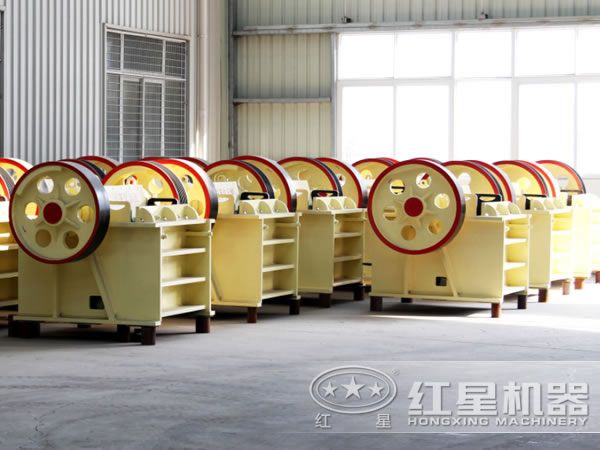

颚式破碎机

对破碎机的运动特性和破碎特性有影响的参数主要有排料口和进料口动的水平行程、动特性值、噬角、偏心距、动悬挂高度、摆动角及传动角。下面就来介绍如何确定这些参数。

① 排料口及进料口动水平行程:若下部行程如果过小,物料所受挤压力小,会大大降低生产率。但如果过大,则有可能在排料口处由于物料的过挤压而使破碎力剧烈增大,致使机件过载而损坏。因此,破碎机下部行程一般不能大于最小排料口尺寸的0.70-0.75倍。对于上部行程,不能大于主轴偏心距的2-2.2倍。

② 动特性值:在啮角一定的情况下,动颚的特性值与破碎效果的好坏有关。垂直行程有促使排料作用,但会加剧齿板相对搓动磨擦磨损,影响齿板寿命,在确定了水平行程的条件下,一般要求动特性值越小越好。

③ 噬角:噬角α≤2tg-1f,f是齿板与物料间的摩擦系数,一般18°≤α≤22°。

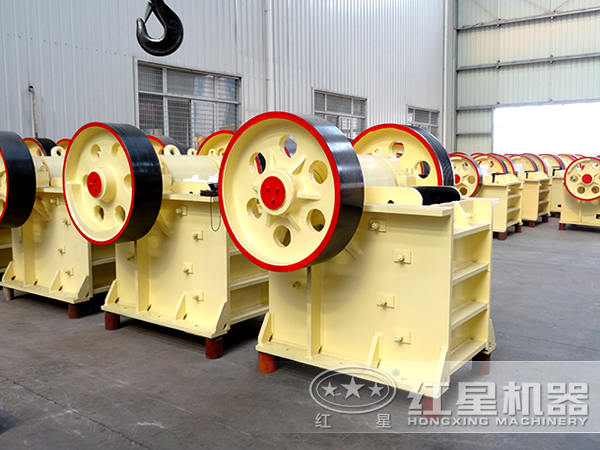

颚式破碎机

④ 偏心距:实际生产中,偏心距往往成系列,选择范围较窄,一般作为已知参数来考虑。

⑤ 动悬挂高度:一般取:h≤0.1L′,L′是动颚悬挂点到排料口处间距在活动齿板面的投影值。

⑥ 摆动角:为了确保肘板与肘板垫之间呈滚动磨擦,以延长肘板与肘板垫的使用寿命,肘板摆动角不应超过肘板与肘板垫接触处2倍磨擦角。

⑦ 传动角:传动角增加能增大有效力矩的传递,减少机械承载处的磨擦阻力,提高机构的传动效率。正常情况下,在42°-55°之间取值。
