冲击式破碎机的工作原理及性能

作者:摩登6注册 发布时间:2009-07-08 17:18:07 更新时间:2020-09-18 17:18:07

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

冲击式破碎机是一款比较年轻化的破碎机,但也是发展速度快的设备之一,多年来其凭借特别结构、先进工作原理及好性能成为破碎行业炙手可热的设备,被广泛应用于矿山、冶金、化工、建筑、水泥、水利、铁路、公路等诸多领域。本文主要对冲击式破碎机的入料方式、工作原理及机器性能进行详细介绍。

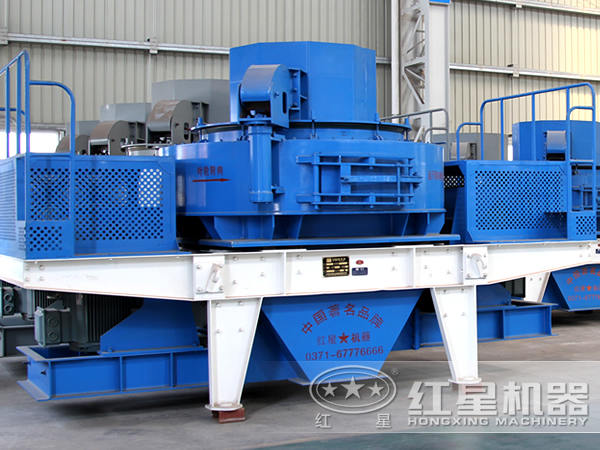

冲击式破碎机

一、冲击式破碎机的入料方式

a.溢流入料、叶轮入料粒度相同,图1-1所示,此种给料情况下,给入叶轮的物料量达到满负荷运行(即电动机功率全部发挥),当进一步增加给料就溢流进入涡动破碎腔内叶轮的外侧。

b.瀑落入料,当第二给料粒度大于叶轮给料粒度时,就需要从两个入料口分别入料。见图1-2所示。

溢流入料

图 1-1 溢流入料

瀑落入料
图 1-2 瀑落入料

二、破碎原理

矿石经给料斗进入冲击式破碎机内,通过分料器中间的入料管进入叶轮。当物料进入高速旋转的叶轮后,在叶轮内被迅速加速,其加速度可达数倍以到数百倍的重力加速度,然后,以70-100m/s的速度从叶轮流道抛射出去,首先与自由落体进入涡动破碎腔内叶轮外侧的物料冲击而破碎,并一起冲击到涡动破碎腔内物料床层上,被物料床层反弹斜向上冲击到涡动破碎腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕,这样,一块物料在涡动破碎腔内受到两次以到多次的冲击破碎作用。

在整个破碎过程中,物料是相互自行冲击而破碎,不与金属元件直接接触。由于从叶轮流道发射出去的物料斜向圆周冲击,形成物料在涡动破碎腔内物料床层上的旋转运动,产生物料之间的涡动磨擦作用,物料之间由于冲击磨擦而粉碎,被破碎的物料由排料口排出。

值得注意的是,溢流给料并不需要增加破碎机的功率消耗和磨损费用,而是增加了破碎腔内部的颗粒密度,增加颗粒在涡动破碎腔内冲击和摩擦次数,更有效地破碎更多颗粒,提高了能量利用率。

三、机器性能

根据冲击式破碎机工作原理,物料在机器破碎腔内是相互高速撞击自行破碎,因此机器的装机功率可根据物料破碎要求进行配置。

物料在破碎腔内的运动速度愈高,其冲击动能愈大,物料在涡动破碎腔内冲撞与涡动磨擦作用愈强,被粉碎的粒度也就愈小。

图 1-3 到图 1-5 分别为冲击式破碎机破碎石灰石、河卵石及花岗岩碎石的入料粒度范围和出料粒度图表。

石灰石碎石破碎粒度曲线图
图 1-3 石灰石碎石破碎粒度曲线图
注:物料为石灰石碎石;
入料粒度为 4-32 mm;
产量为 90t/h;

河卵石破碎粒度曲线图
图 1-4 河卵石破碎粒度曲线图
注:物料为河卵石 55%SiO2
入料粒度为 8-40 mm;
产量为 107 t/h ;

花岗岩破碎粒度曲线图
图 1-5 花岗岩破碎粒度曲线图
注:物料为花岗岩碎石;
入料粒度为 4-32mm;
产量为 50t/h;

综上,可以了解到冲击式破碎机的真正实力,摩登6注册是国内专业的破碎机生产厂家,实力雄厚、设备优良、价格实惠,而且售后服务质量非常完善,欢迎大家点击在线免费咨询
