单辊破碎机的结构

作者:摩登6注册 发布时间:2009-07-10 00:00:00 更新时间:2018-11-10 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

单辊破碎机是一种常见的辊式破碎机类型,其结构比较简单、占地空间小、使用灵活、破碎效率高,因此得到用户一致认可,本文主要对该设备的结构进行详细介绍。

单辊式破碎机图片

单辊破碎机是由一个转动辊子和一块颚板组成。带齿的衬套用螺栓安装在辊芯上,齿尖向前伸出如鹰嘴状,衬套磨损后可以拆换,辊子面对着颚板,颚板挂在心轴上,颚板上面镶有耐磨的衬板。颚板通过两根拉杆借助于顶在机架上的弹簧压力拉向辊子,使颚板与辊子保持一定距离。辊子轴支承在装于机架两侧壁的轴承上,工作时只有辊子旋转,料块从加料斗喂入,在颚板与辊子之间受挤压作用,并受到齿尖的冲击和劈裂作用而粉碎。如遇有难碎物掉入,所产生的作用力就会使弹簧压缩,颚板离开辊子而增大出料口,使难碎物排出而避免机件的损坏。辊子轴上装有飞轮,以平衡破碎机的动能。

单辊式破碎机工作原理动态图

单辊破碎机实际上是将颚式破碎机辊式破碎机的结构组合在一起,因而具有这两种破碎机的特点,该机种又称为颚辊破碎机。单辊破碎机具有较大的进料口,另外辊子表面装有不同的破碎齿条,当大块物料喂入时,较高的齿条将大块物料钳住,并以劈裂和冲击方法将其破碎,然后落到下方,再由较小的齿将其进一步破碎到要求的尺寸。在一台破碎机中,有预碎区和二次破碎区,所以可用于粗碎物料,而且破碎比较大,料块受到辊子上的齿棱拨动而卸出机外,因此是强制卸料,粉碎粘湿的物料也不致发生堵塞。

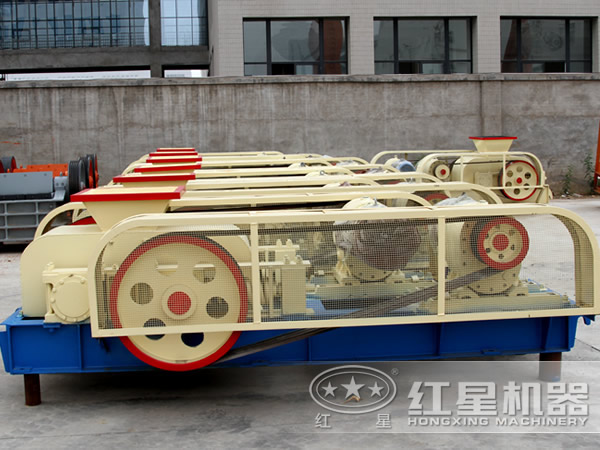

单辊式破碎机图片

单辊破碎机宜用于粉碎中硬或松软的物料,如石灰石、硬质粘土及煤块等。当物料比较粘湿(如含土石灰石等)时,它的粉碎效果比使用颚式破碎机和圆锥破碎机都好,特别是对于破碎片状粘土物料,与颚式或圆锥破碎机相比,在性能与机体紧凑方面均有优越之处。另外,单辊破碎机的规格是用辊子直径和长度来表示。
