复合式破碎机工作原理及结构

作者:摩登6注册 发布时间:2009-07-08 00:00:00 更新时间:2021-12-24 13:50:49

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

复合式破碎机也叫复合式破碎机、立式复合破,对硬性物料有着效能高的破碎能力,特别是在机制砂石料和金属矿石的应用中较为广泛,也是各类砂石生产线中一种理想型二级破碎设备,接下来,摩登6为您详细介绍复合式破碎机,工作原理、性能、价格等等,并附上详细的结构图供大家参考。

复合式破碎机客户来厂免费咨询,直接选购、价格更实惠

可点击在线免费咨询来厂近距离参观

复合破碎机图片

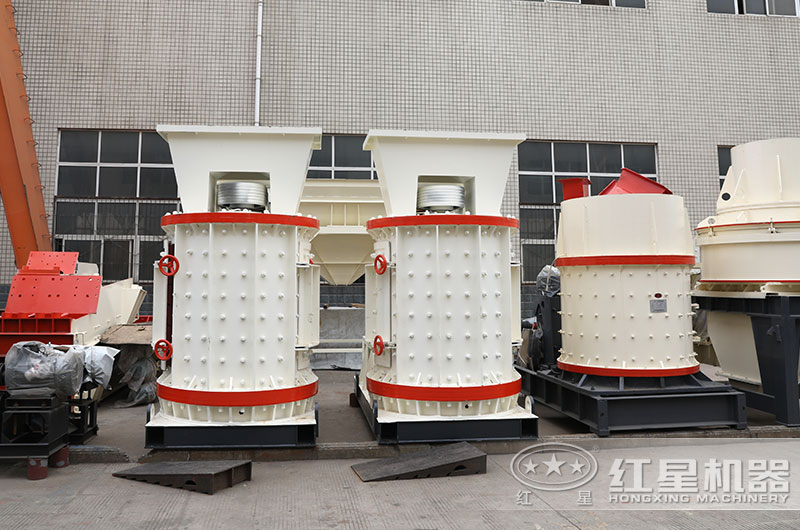

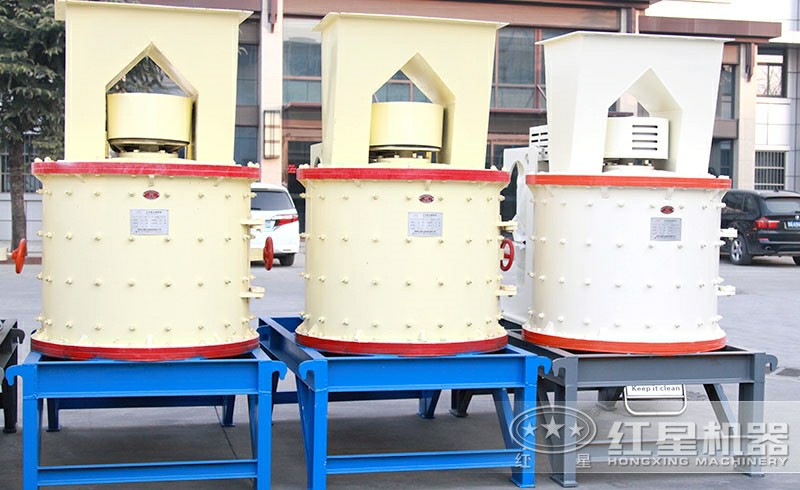

复合破碎机

复合破碎机实拍图

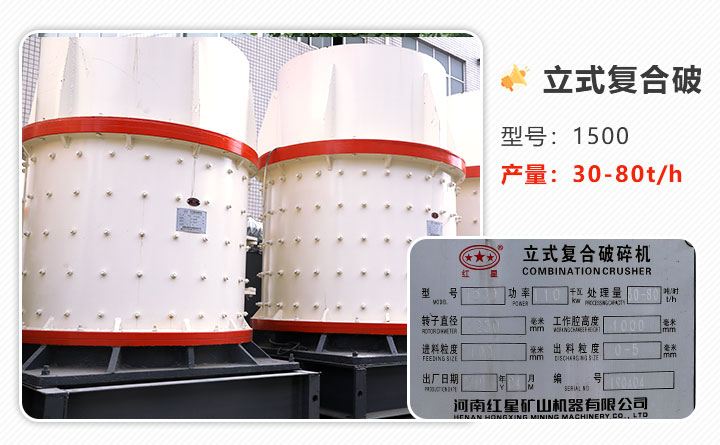

1500复合破碎机

[1500复合破碎机](http://m.hxpsj.cn/news/7049.html "1500复合破碎机"),产量30-80吨/小时

立式强力复合破

立式强力复合破,新款设备、产量高、节能环保

复合破碎机性能优势

效能高高产:复合破碎机在运行中可以轻松处理中、高硬度石料,兼具了细碎和粗磨双重功效,物料通过量大,通过速度快,并且采用石打石破碎原理,减少了破碎过程中的摩擦,破碎所得的成品粒度非常均匀,颗粒完整。

节能、省成本:适应能力强,受物料水分含量影响小,可以处理含水量较高石料,且不会出现堵塞,整个流程下来可以节能大概30%以上,节能降耗效果好,节省一笔投资成本。

绿色环保:复合破碎机采用特别结构设计,密封性能好,粉尘污染少,而且工作噪声低于75分贝,守护绿水蓝天,共赴绿色发展。

复合破碎机客户现场实拍图

复合破碎机客户现场实拍图

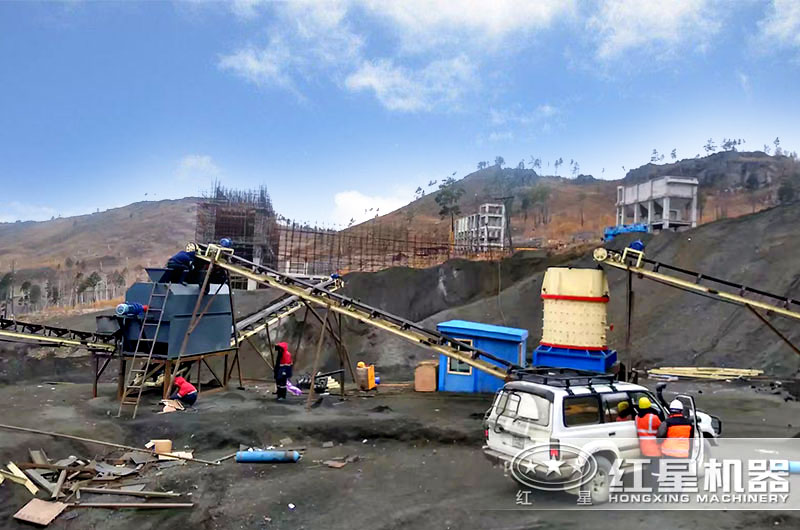

山西客户现场

山西客户现场,碎煤生产线

复合破碎机优惠报价单,随时了解

摩登6注册厂家位于河南郑州,成立近40年,先后成立了多家分厂,有大型的矿山设备生产、检测地,以及齐全的大型机械生产设施,拥有专业的设备研发、生产团队,设备的制造更走心,而且有专业人员的层层检验,合格的才能进入市场,设备质量可靠,同时摩登6还是直销型的企业,在选购设备时,跳过了很多复杂的中间环节,价格更优惠,欢迎大家前来咨询选购。

选购一台复合破碎机多少钱,可点击报价咨询了解,随时有经理提供优惠报价单,也可以直接来到摩登6厂区进行实地参观、面对面选购,有专车接送。

用户来厂参观选购

用户来厂参观选购

下雨天也阻挡不了我们竭诚为您服务的心,24小时在线

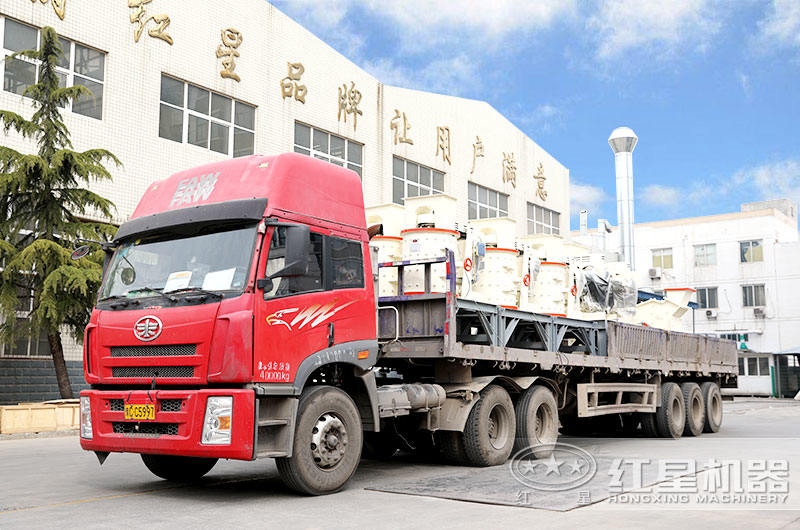

复合破碎机发货中,一次购6台设备

复合破碎机工作原理

块状矿石由进料斗落入上破碎腔内上甩料盘上,借助甩料盘的离心力将物料抛向筒体的内壁,与安装在内壁上的反击板猛烈碰撞,互相撞击,使之破碎或产生大量发丝裂纹,接着物料进入锥形转子腔后,在锥形空间呈螺旋状下落,经冲压、挤压,使已有裂纹的矿石进一步被破碎,从而提高破碎效率。

然后从锥形转子腔内落下的物料进入下破碎腔内,以借助甩料盘的离心力将物料进一步破碎成小颗粒,进入圆柱形转子腔体内,对已被破碎的物料进行磨削,使物料进一步细碎,直到破碎成所要求的粒度。

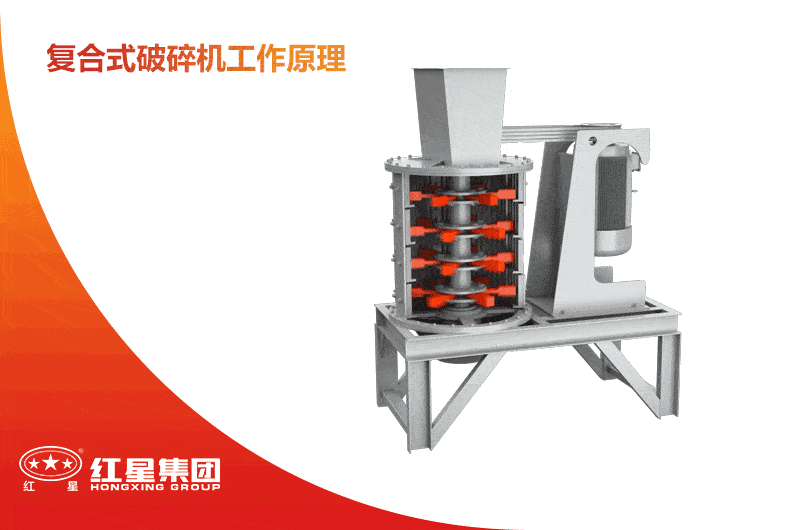

复合破碎机工作原理图

复合破碎机工作原理图

复合式破碎机的结构

复合式破碎机结构如图所示。

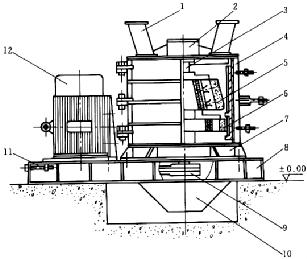

复合式破碎机结构示意图

立式复合破碎机结构示意图

1—进料斗;2—机盖;3—主轴;4—筒体;5—上转子;

6—下转子;7—底盘;8—机座;9—带轮;

10—下料斗;11—张紧装置;12—电动机

机体内两个破碎腔———上破碎腔和下破碎腔,上破碎腔内有锥形转子,下破碎腔内有圆柱形转子。

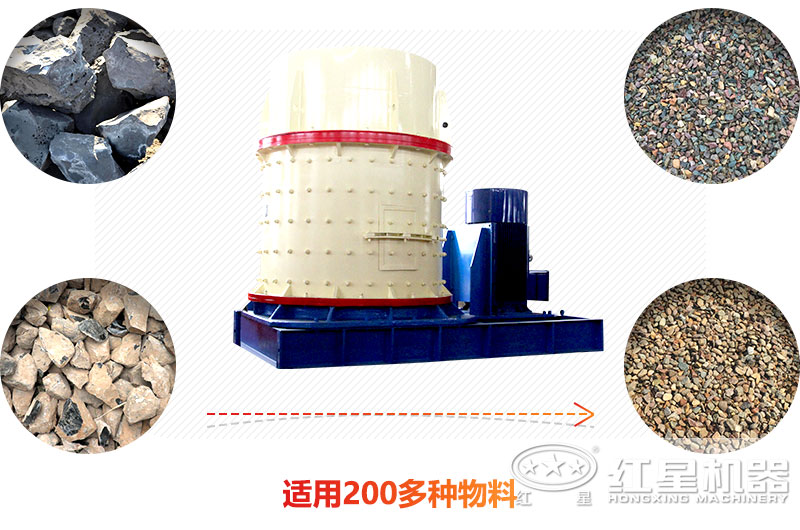

复合破碎机应用领域

复合破碎机应用领域,成品粒型好

复合破碎机型号

规格 处理能力(t/h) 电机功率(kw)
800 5-15 4P 30
1000 10-30 4P 55
1250 17-60 6P 132
1500 25-80 8P 160
1750 30-100 8P 200

如果您有其他需求,或想配置全套生产线设备,可通过在线咨询和留言提供您的信息,随时有专业人员为您免费选型、设计生产方案。

河南郑州复合式破碎机价格详细咨询:0123-4566789

河南郑州复合式破碎机厂家地址:河南省郑州市高新区檀香路8号
