细碎颚式破碎机的结构及工作原理

作者:摩登6注册 发布时间:2012-11-30 17:55:49 更新时间:2021-12-23 16:56:34

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

细碎颚式破碎机是一种新结构的颚破机,是对简摆型颚式破碎机结构的进行了改进的机型,它采用有数个动颚及数个偏心柱组成的偏心轴结构。这种破碎机适用于中、小型矿山、建材、筑路、硅酸盐和化学工业等部门破碎物料。破碎给料粒度不大于120mm,抗压强度不超过250Mpa 的矿石和岩石。

细碎颚式破碎机的应用领域广泛

细碎颚式破碎机的应用领域广泛

细颚式破碎机主要由机架、动颚、偏心轴、定颚板、衬板等零部件组成。它的工作原理是:电动机通过皮带驱动偏心轴转动,从而使动颚按照已调整好的轨迹运动,使破碎机腔内物料破碎,经破碎后的物料借助物料的自重由排料口排出。

细颚式破碎机的结构剖析

细颚式破碎机的结构剖析

机架为电焊焊结件,定颚板借助两块侧护板,固定在机架前壁上,它可以防护机架不被磨损,动颚衬板被装在动颚上,它起到保护动颚不被磨损的作用,当衬板一端磨损后,可调头使用另一端。

细颚式破碎机的动颚、动颚衬板共有两套,它们是并排排列的。动颚悬挂在偏心轴上,偏心轴的偏心部分也分为两段,其偏心距相同,偏心方向相反,每件动颚在偏心轴的作用下分别向定颚运动。

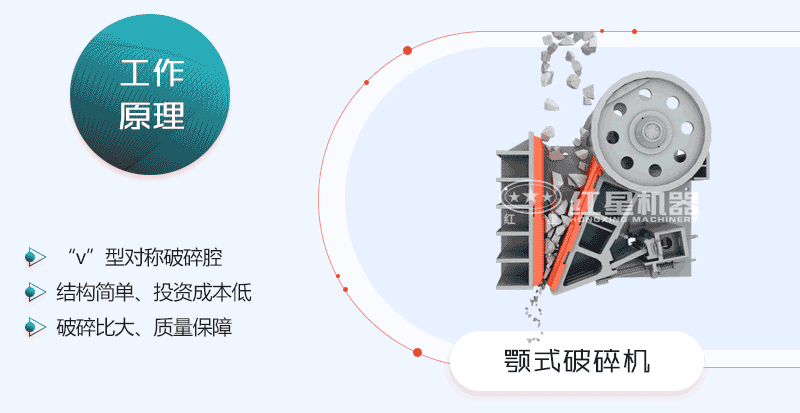

细碎颚式破碎机的工作原理

细碎颚式破碎机的工作原理

调整座可在机架两侧的滑槽中前后移动,调整座及机架后壁之间有两组调整垫片,调整压紧螺栓可以起到顶起动颚又压紧垫片的作用。通过调整垫片的厚度可调整排料口的宽度,获得产品所需的粒度。

推力板有两种,它除起支承动颚使其按一定轨迹动作外,当破碎腔内进入不能破碎的外来异物而使载荷剧增时,即通过推力板断裂切断载荷,防止损坏机器而起到保护作用。

拉紧弹簧也有两件,分别安装在两个动颚的下部和调整座相连,以保证颚式破碎机整个机构的紧密结合,并部分地平衡在动颚与推力板工作时产生的惯性力。破碎机工作时,弹簧预压力不宜过大,只要能消除推力板与动颚、调整座之间冲击响声即可。

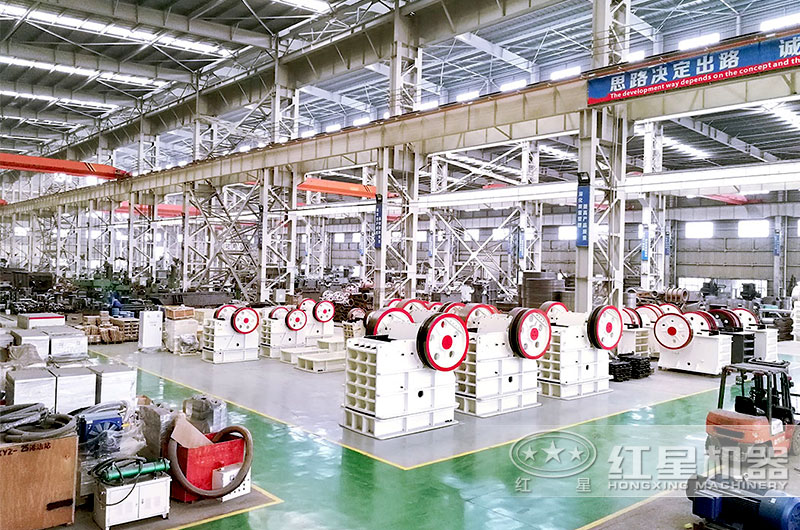

摩登6注册细碎颚式破碎机车间实拍

摩登6注册细碎颚式破碎机车间实拍

摩登6的细碎颚式破碎机质量好,性能优良,而且厂家直销,出厂价售卖,价格实惠、合理,如果您有购买意向的话,可以点击在线获取优惠报价
