多缸液压圆锥破碎机液压系统的作用机理分析

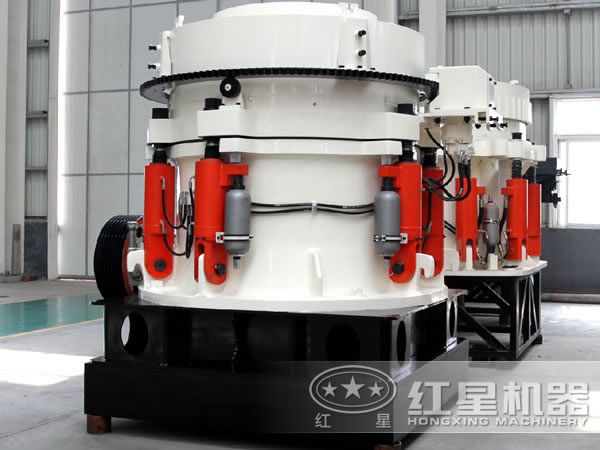

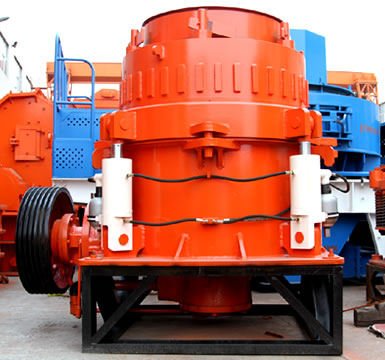

多缸液压圆锥破碎机是河南摩登6生产的一种非常有特色的圆锥破碎机，这种破碎机和普通的弹簧式圆锥破碎机的区别在于：将液压缸作为保险装置，替代了保险弹簧，并采用液压调整排矿口的液压锁装置。

液压系统的左半部分是液压调整系统，右半边是液压保险系统。

液压保险系统的作用机理：当破碎机中调入非破碎物时，定锥受到的破碎力超过了液压保险所给予的正常破碎力（即保险活塞上的液压力），破碎机的右侧将绕左侧O点向上抬起，使液压保险缸上室的油，压入蓄能器中，从而增大，了定锥与动锥表面的距离，使非破碎物从排矿口排出，保护了机器零件不受损坏。当非破碎物排出后，在蓄能器内的压力油作用下，破碎机上部自动恢复到原来的工作位置。

液压调整系统的作用机理：破碎机工作前应该向两个蓄能器中充入8Mpa的氮气，几个手动阀调到正确合适的位置。之后启动液压泵，使高压油分别送入保险缸的上室，锁紧缸和蓄能器。当油压达到10Mpa时，在压力继电器作用下，液压泵自动停机。此时破碎机即可投入破碎工作。当保险缸或锁紧缸由于某种原因致使油压低于9Mpa时，压力继电器自动重新启动液压泵补油，当油压升到10Mpa时又自动停泵。
