如何设计弹簧圆锥破碎机的主轴衬套?

作者:摩登6注册 发布时间:2013-04-17 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

弹簧圆锥破碎机是一种新型破碎设备,该设备的中的锥衬套就是主轴衬套。生产厂家在设计锥衬套的时候,也是根据偏心轴套内锥孔来设计,两者之间需要配合,才能够使圆锥破碎机更为效能高的工作。那么如何设计该设备的主轴衬套呢?我们一起来分析一下。

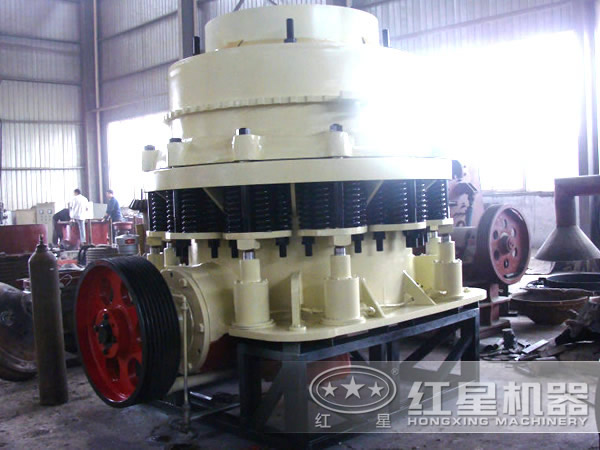

圆锥破碎机

为了使破碎机运转时,在各摩擦表面形成可靠的润滑油膜;为了补偿偏心部件制造和装配误差以及为了防止偏心部件热膨胀和变形卡住。偏心部件各摩擦表面之间必须留有合适的间隙。间隙太小容易发热产生抱轴现象;间隙太大降低机器使用寿命和产生冲击与振动。一般可根据实际情况参照已有破碎机实际数据确定。

这样,锥衬套内孔尺寸及外部尺寸(衬套厚度为已知)都可确定,故锥衬套结构尺寸已定之后,再验算其pv值。与此同时偏心轴套的内锥孔尺寸也确定。内锥孔的中心线与机器中心线的交点为偏心轴套的悬挂点,且随偏心轴套左右移动在设备的中心线上变动,其变动值大小由偏心轴套与机架衬套间隙值大小而定。动锥悬挂点在理论上点为定点,故圆锥破碎机动锥的运动可视为刚体绕空间某一定点的进动运动。

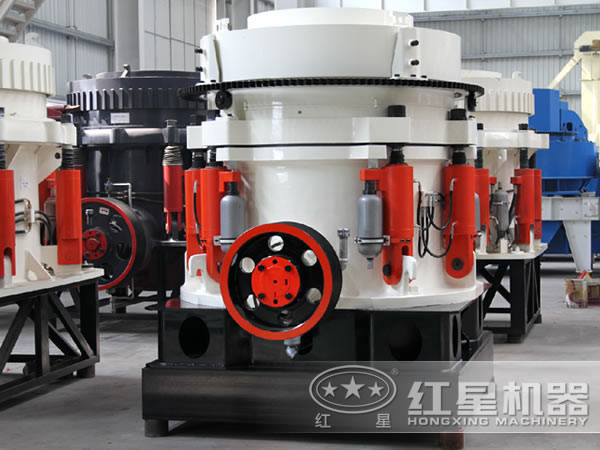

圆锥破碎机

提高圆锥破碎机使用效率,保证破碎机有更高的效能,对同一台破碎机对应不同物料、不同腔型、不同破碎比等,应该采用不同的冲程。为了得到不同的冲程就采用双偏心套,即偏心轴套内孔的衬套也是偏心衬套,借转动偏心衬套不同位置可得到不同的偏心距,不同的进动角,从而可满足不同摆动行程的要求。
