惯性圆锥破碎机的隔振系统分析

作者:摩登6注册 发布时间:2013-04-27 00:00:00 更新时间:2018-11-03 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

作用于惯性圆锥破碎机机体上载荷,是由动锥和激振器产生的惯性力和惯性力矩,它是一种周期性的动载荷。因此,不可避免地引起惯性圆锥破碎机的振动情况。惯性圆锥破碎机的振动形式为水平圆振动、垂直振动和摆振,以及动锥料层滚压时,伴随强烈的冲击和振动所引起的附加振动。在这些振动中,水平圆振动是主振动,其他方向的振动相对来说很小,故下面分析水平圆振动的隔振情况。

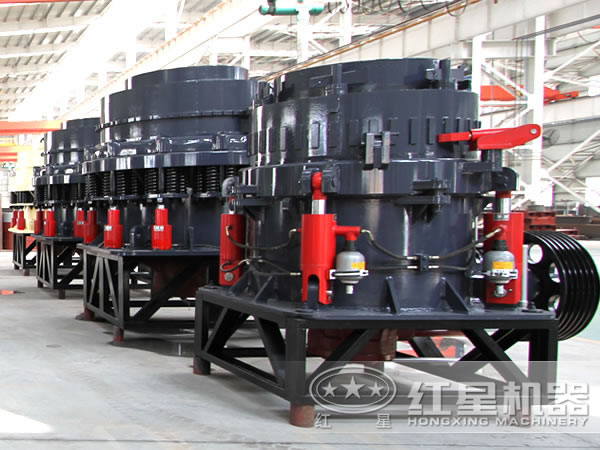

圆锥破碎机

惯性圆锥破碎机机体坐落在隔振系统上,设隔振系统的剪切弹性刚度为K,惯性破碎机和机中的物料总质量为m,破碎机在水平面内任意方向受到的惯性力为Fc,则具有水平圆振动的惯性圆锥破碎机,可简化为下图所示的弹簧质量系统。

弹簧质量系统

在忽略阻尼的情况下,破碎机在x方向的振动为:

一部分是频率为固有频率wn的自振动,AA是自由振动振幅,a2是破碎机运动初相位。第二部分是频率为惯性力频率w的受迫振动。由于实际振动系统中总是有阻尼存在的,因此随着时间的增长,自由振动部分总会衰减下去,以后破碎机基本上按第二部分受迫振动的规律进行振动。

当wn=w时,则振幅为无穷大,这种现象称为共振。在选择隔振系统时,一定要使它的固有频率wn远离惯性力频率w,以避免共振的发生。由于橡胶弹簧的剪切弹性刚度较小,可承受多方向载荷,且其阻尼大,对吸收突然冲击和高频振动及减小噪声有良好的效果,因此,采用橡胶弹簧作为惯性破碎机隔振元件很理想。
