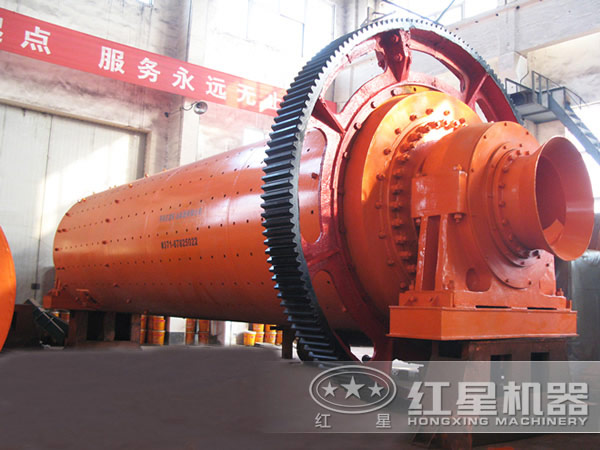

球磨机作为一种主要的选矿设备,被大多数的选矿工艺流程所利用。球磨机本身是一个卧式的筒体,内置钢球研磨介质,使物料在进入筒体内之后,通过与钢球碰撞,产生的冲击力达到破碎的效果。球磨机的结构简图,如图1-3中的右图所示。
图 1-3 球磨机的示意图
1—筒体;2—端盖:3—轴承;4—大齿圈
由于端盖上有中空轴颈,物料从左方的中空轴颈给入筒体,并逐渐向右方扩散移动,当物料自左向右的移动过程中,旋转筒体将钢球带到一定高度而落下致使物料击碎,而一部分钢球在筒体成泻落状态对物料有研磨作用,整个移动过程也是物料的粉碎过程。图1-3的球磨机工作原理中,由于筒体的旋转和磨介的运动,物料逐渐向右方扩散,最后从右方的中空轴颈溢流排出,该类型的球磨机称为溢流型球磨机。
另一种球磨机在右端(排料端)安设有格子板(见图1-4),格子板由若干块扇形箅孔板组成,扇形板上的箅孔宽度为7-20mm,一般以7-8mm为宜,物料可以通过箅孔进入格子板与端盖之间的空间内,然后由举板将物料向上提升,物料延着举板滑落经过锥形块面向右到中空轴颈,再由中空轴颈排出机外。
图 1-4 格子型球磨机
1—格子板;2—举板
第三种方式是采用风力排料,图1-5是风力排料球磨机。物料从给料口进入球磨机,随着磨机回转,磨机内磨介(钢球)对物料进行冲击与研磨,物料从磨机的左端(进口)逐惭向右端移动,在移动过程也即物料的破碎、粉磨过程,在球磨机的出口端与风管相连接,在管路系统中串接着选粉机、旋风分离器、除尘器及风机的进口。当风力系统开车时,球磨机机体内也处于低负压操作。当磨细的物料随着磨机的转动成松散状,并随着风力从出料口进入管道系统,由选粉器将粗颗粒分离后再送入球磨机进口,细粉由分离器分离回收,气体由风机排入大气。
图1-5风力排料球磨机
1—给料口;2—密封装置;3—筒体;4—石棉垫;5—毛毡;6—端盖;7—排料口
当磨矿介质的充填率(全部钢球的容积占筒体内部容积的百分数)占40%-50%,球磨机以不同转速回转时,筒体内的磨介可能出现三种基本运动状态。一种情况如图1-6(a),转速太高,离心力使钢球随着筒体一起旋转,整个钢球形成紧贴筒体内壁的一个圆环,称为“周转状态”,磨介对物料起不到冲击和研磨作用。第二种情况如图1-6(b),转速太慢,物料和磨介沿磨机旋转才升高到40°-50°(在升高期间各层之间也有相对滑动,称滑落),当磨介和物料与筒体的摩擦力等于动摩擦角时,摩介和物料就下滑,称为“泻落状态”,对物料有研磨作用,但对物料没有冲击作用,因而使粉磨效率差。第三种情况如图1-6(c),磨机转速比较适中,磨介随筒体提升到一定高度后,离开圆形轨道而沿抛物钱轨迹是自由落体下落,称为“抛落状态”,沿抛物线轨迹下落的钢球,对筒体下部的钢球或筒体衬板产生冲击和研磨作用,使物料粉碎。
图 1-6 筒体转速与研磨体运动的关系
球磨机工作原理比较简单、性能优势极为突出,是选矿行业必不可少的重要设备之一,如果您想了解球磨机价格详情,可随时拨打免费热线。
