振动输送机运动学参数的确定方法

作者:摩登6注册 发布时间:2013-05-25 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

振动输送机是砂石生产线、选矿生产线、水泥生产线等多种生产线中不可缺少的辅助生产设备,该设备主要用来粉状及颗粒状物料输送。我们今天来了解的是该设备的各运动学参数的确定方法。

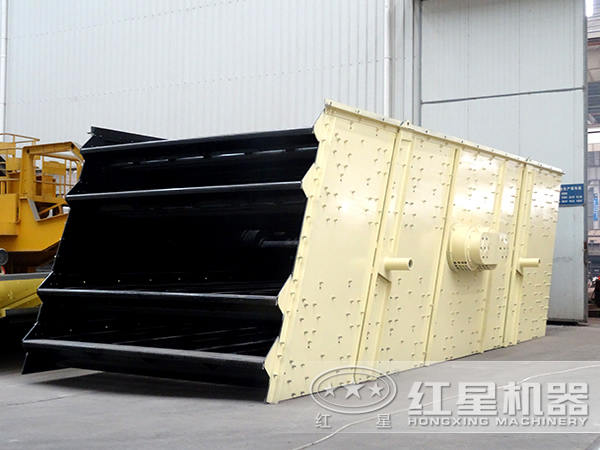

振动筛

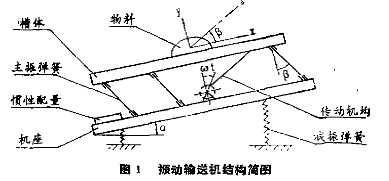

振动输送机结构简单,由于采用惯性配重平衡弹性力,隔振弹簧减振,利用共振原理减少激振力故运行乎稳,噪音小,省功率,易推广。其结构图如下图1。

振动输送机结构简图

1)振幅和振动次数的确定

振动槽体振幅A、振动次数n和振角β直接影响物料的输送速度及振槽的工作寿命。把振动加速度幅值A1w2和重力加速度g之比,称为振动强度K,即:K=A1.w2/g........①

把垂直于槽底方向的振动分加速度幅值和重力分加速度幅值之比厂抛掷指数D,即:

D=K.sinβ/cosα.........②

由上述两式可见K值越大,机器的振动越强烈,槽体需有较高的刚性强度。抛掷指数D是衡量物料输送速度及运动状态的参数,D必须大于1,物料才开始在槽体上作抛掷运动,为此要台理地选择K、D值。一般选D在1.2~3.3之间,D确定后在振幅A和振动次数n中任选定一个后按下面的式子便可求出另一个参数。

振动次数:

槽体单振幅:

振动次数n和振幅A确定后需验算振动强度K值,K应在3.5~5.5之间。

2)物料输送量的计算

物料平均输送速度是在一定的假设条件下建立的运动方程式,而实际的运动要复杂得多。另外物料的堆积重度、形状、含水率,对输送速度都有影响,因此在算出理论平均速度后还须进行修正。物料输送机的输送量Q为:

式中η是速度修正系数,可由试验得出;iD是跳跃系数。
