胶带输送机蜗杆面的受力分析

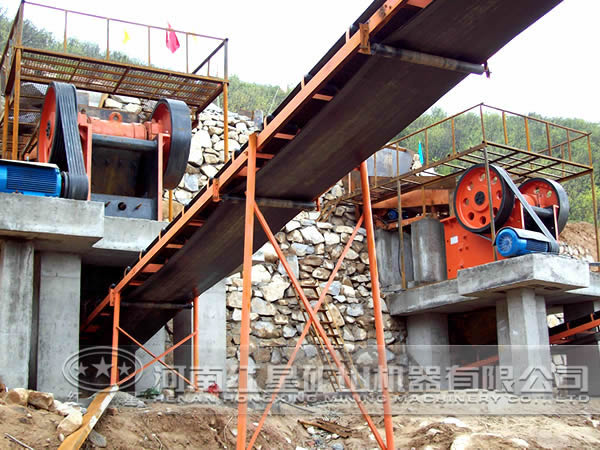

胶带输送机即带式输送机，俗称皮带输送机，它是一种摩擦驱动以连续方式运输物料的机械，可将物料在一定输送线上，从供料点到卸料点间形成一种物料的输送流程，并与相应的工艺过程要求相配合，形成有节奏的流水作业运输线。

蜗杆是胶带输送机的一个关键部件，其受力情况决定了其工作性能的好坏与使用寿命长短。故有必要对蜗杆的受力情况进行分析。

在进行蜗杆传动的受力分析时，首先要确定蜗杆、蜗轮的方向。由于蜗轮主动，因此只需根据蜗杆的转向和螺旋线的方向来确定蜗轮的转向，方法如右：蜗杆为右旋时用右手四指的弯曲方向表示蜗杆的转向，与拇指指向相反的方向表示蜗轮节点处的切线速度方向，进而确定蜗轮的转向。

蜗杆传动的受力情况与斜圆柱齿轮传动相似，当蜗杆为主动件时，作用与噬合节点处的齿廓曲面的法向力可分解为三个相互垂直的分力：切向力、轴向力和径向力。切向力与轴向力大小相等方向相反，两个径向力指向各自轴心，轴向力和蜗轮的切向力大小相等指向相反，切向力指向的确定与齿轮相同，即在主动件蜗杆上与其运动方向相反，在从动件蜗轮上与其运动方向一致。

之后对蜗杆轴进行受力分析与蜗杆轴强度的校核，计算出轴的计算应力，验证轴的危险截面，检验是否满足强度要求。
