振动式喂料机的结构详解

作者:摩登6注册 发布时间:2013-07-19 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

振动式喂料机的特点是振幅小、频率高,物料在槽中作一定的跳跃运动,所以具有较高的生产能力,且减少了槽的磨损。振动式喂料机的激振形式一般为电磁振动式。其构造及工作原理如下所述。

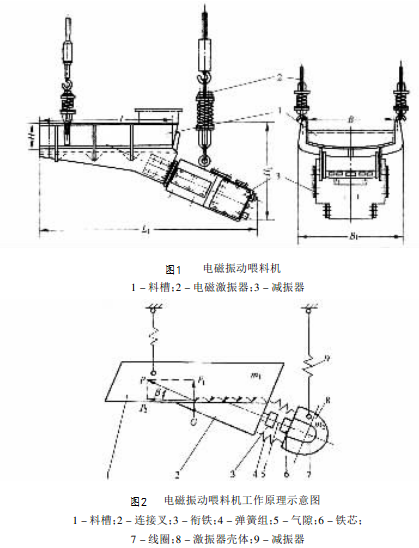

电磁振动喂料机如图1所示,它由料槽、电磁激振器、减振器及电气控制器4个部分组成。

电磁振动喂料机工作原理示意图

料槽是承载构件,用来承受存仓下来的物料,经电磁振动将物料输送给下一个受料设备。料槽根据实际需要由2~8min的碳素钢板、低合金结构钢板、耐热钢板或铝合金板等拆压焊接而成。料槽型式根据使用要求可设计成槽式和管式两种,槽式又可做成敞开或封闭式。

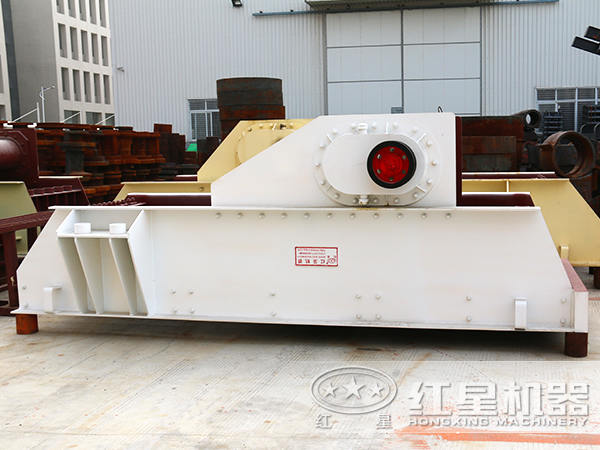

喂料机

激振器是使料槽产生往复振动的能源部件,主要由连接叉、衔铁、弹簧组、铁芯和激振器壳体组成,如图2所示。

连接叉和料槽固定在一起,通过它将激振力传给料槽。衔铁用螺栓固定在连接叉上,和铁芯保持一定间隙而形成气隙(一般为2mm)。弹簧组为储能机构,用于联接前质量和后质量,形成双质点振动系统。铁芯用螺栓固定在振动壳体上,铁芯上固定有线圈,当电流通过时就产生磁场。激振器壳体作为固定弹簧组和铁芯用,亦作为平衡质量用,所以其质量应满足设计要求。
