振动筛传动中常用的三种联轴器介绍

作者:摩登6注册 发布时间:2013-11-18 00:00:00 更新时间:2018-12-29 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

在振动筛的传动中,联轴器是关键部件之一。常用的联轴器常见的有三种形式:万向联轴器、轮胎联轴器和橡胶联轴器,本文将对这三种联轴器的特点及具体应用作详细分析介绍。

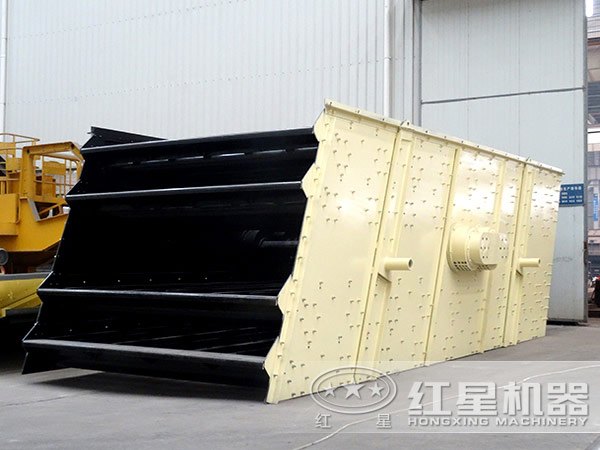

振动筛

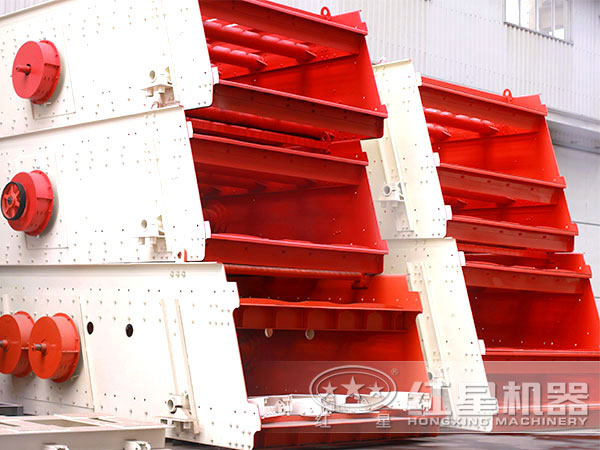

圆振动筛

(1)万向联轴器

万向联轴器在筛分机传动中,多用于电机与激振器和两十激振器之间的连接。其结构如图1所示。

振动筛万向联轴器

(2)轮胎联轴器

轮胎联轴器常用于电机与激振器之间的连接。其结构简单,价格便宜,目前应用较广。

轮胎联轴器结构见由橡胶带制作的挠性胶带片和两个半联轴节组成。

轮胎联轴器工作时,动力由一个半联轴器传递给胶带挠性片,再将动力传递给另一个半联轴器。由于挠性胶带片在宽度方向刚度很大,组合成联轴器后,其切向刚度远大于径刚度,因此,利用切向力可以传递很大的扭矩,以驱动激振器,利用径向刚度小,可以承受较大的径向跳动,达到减振的目的,从而实现由固定电机到振幅较大的筛箱间的动力传输。

(3)橡胶联轴器

橡胶联轴器,又称三爪挠性联轴器,结构由法兰、圆形平胶带、压板和螺栓等组成(图2)。

振动筛橡胶联轴器

该联轴器结构简单,但轴向尺寸比较大,常用于两个激振器间的连接。ZK型直线振动筛上就是采用的橡胶联轴器连接形式。

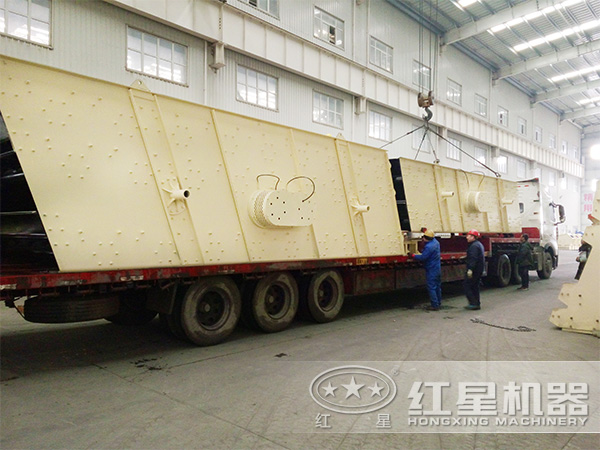

振动筛发货现场

振动筛发货现场

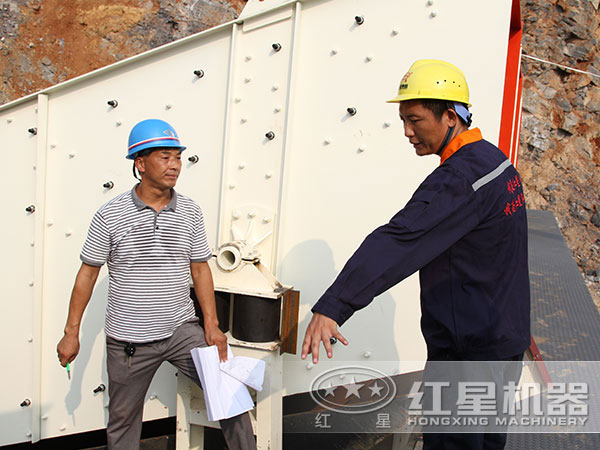

振动筛用户生产现场
