雷蒙磨尾气系统工作原理

作者:摩登6注册 发布时间:2009-07-19 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

粉粒从雷蒙磨切线方向进入收料用的大旋风分离器,由于气流进行高速旋转,在旋转中产生很大的离心力,将大部分粉粒甩向雷蒙磨器壁,失去速度而沿壁下落与气体分离。旋转的气流随圆锥体的收缩而向中心靠拢,气流达到锥底,便开始旋转上升,形成自下而上的螺旋线运动,由大旋风分离器上部排出,再由回气管吸入风机,然后由风机出口将气体通入雷蒙磨回气箱内,这样便形成了一个循环系统。所以整个管道装置起到了一个输送粉料的作用。

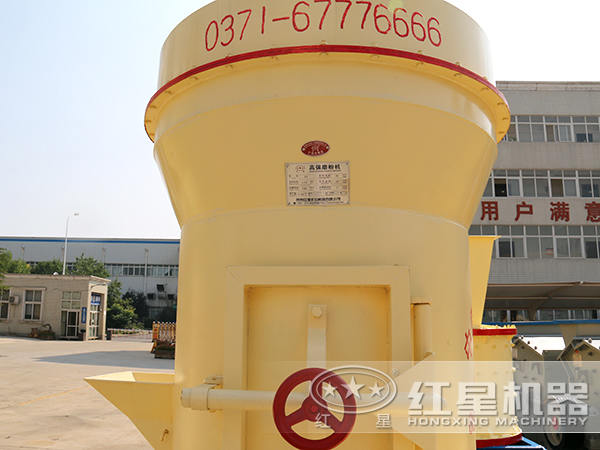

雷蒙磨粉机

在大旋风分离器下部出口装有锁气器(见图 2-2 ),因为整个管道装置处于负压状态下运行,而雷蒙磨外处于正压状态,锁气器是把正负压的气流锁住隔离,这是一个相当重要的部位。由于不装锁气器或者锁气器密封不严就会造成不出粉或者少出粉,严重影响雷蒙磨产量,所以在安装锁气器时,必须使"A"面保持平整,与大旋风收集器联接处须放置密封用填片填料,然后用螺栓紧固,不得漏气。

锁气器
图 2-2 锁气器

图 2-3 也是一种锁气器(又称翻板式闪动阀,其中心线与旋风分离器中心线是重合的,其壳体2的侧面有一个检修用的法兰盖板。当翻板出现故障时,可以卸掉盖板,予以清理及进行修理。 由于制造及使用操作上的原因,上述两种锁气阀,在使用过程中都会产生漏气现象,直接影响雷蒙磨的产量。所以有的装置配备了电动、气动双闸板的锁气器,或使用回转式锁气阀。

翻板式闪动阀
图 2-3 翻板式闪动阀
1-重锤;2-壳体;3-翻板
