雷蒙磨粉机的结构

雷蒙磨粉机是常用的非金属磨粉设备，其结构先进、优势突出、质量可靠，深受用户喜爱，本文主要对雷蒙磨粉机的结构组成进行简单介绍。

雷蒙磨粉机的结构介绍

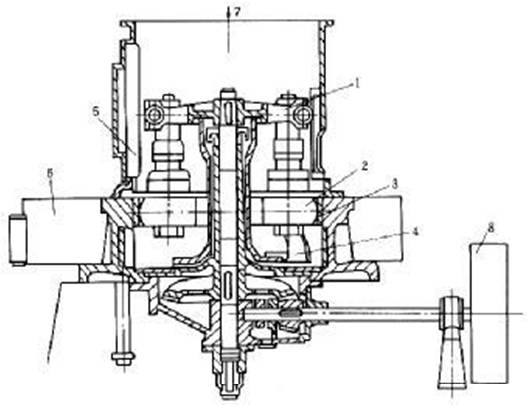

图2-4是雷蒙磨粉机结构示意图，辊子2的轴安装于梅花架1上，梅花架由传动装置带动而快速转动。雷蒙磨粉机磨环3是固定不动的，物料由雷蒙磨粉机机体侧部通过给料机和溜槽给入雷蒙磨粉机内，如图中5所示，并在辊子2和磨环之间，受到辊子的压力和研磨。6为返回风箱，风流从固定盘下部以切线方向吹入，经过辊子同圆盘之间的研磨区，夹杂粉尘及粗粒向上吹动，排入安置于雷蒙磨粉机上部的分析机（选粉机或风力分级机）。

图 2-4 雷蒙磨粉机结构

1-梅花架；2-辊子；3-磨环；4-铲刀；
5-给料部；6-返回风箱；7-排料部；8-带轮

梅花架1上悬挂有3-6个辊子，绕雷蒙磨粉机机体中轴线公转，同时辊子本身又自转。由于公转时的离心力作用，辊子向外张开而压紧于圆盘的磨环3上。经给料部5给入的物料一部分落到盘底，由铲刀4铲上并送入辊子与圆盘之间，受到辊子的磨碎。铲刀4与梅花架连在一起，随梅花架与辊子一同转动，铲刀是倾斜安装的，每个辊子的前面有一把铲刀，将物料铲起，使物料形成一股物料流，连续送到辊子与圆盘之间。

随气流自排料部7排出的物料，在安装于雷蒙磨粉机机体上部的分析机中进行分级。分析机的分级效率是一项重要的工作指标，雷蒙磨粉机使用的是叶轮型分析机，由一台单独的电机带动，电机可以无级调速。为了提高分级效率并在较广泛范围内调节分级粒度，可以制成双排式叶轮分析机。单排式叶轮分析机的分级粒度在60%-100 目到95% -200目之间，双排式叶分析机在60% -100目到99.9% -325目之间。叶轮由转盘和若干个径向叶片组成，它使上升的气流产生旋转运动，旋流的离心力使粗粒向外层运动，最后脱离气流，自动落到磨碎区再度磨碎。叶轮转速越高，分级粒度越细，而细粉（合格产品）随气流向上运动，排入旋风分离器，细粉在该处与气流分离，净化后的气流经鼓风机返回雷蒙磨粉机的返回风箱6，余量还要经过另一台旋风分离器再度清除余风中的细粉尘后，排入大气中。

如何减少雷蒙磨粉机内物料水分

1、可以向雷蒙磨粉机中送入热风，成为磨粉与干燥联合装置，磨机内的给料水分可达10%，而产品水分接近于零。

2、如需增设干燥功能则需增设下面设施：

（1）以煤粉或煤气为燃料的气体加热装置，或采用空气加热器；

（2）第二除尘装置（在旋风分离器之后），常用的是袋式除尘器，以捕集细尘；

（3）热风鼓风机；

（4）温度控制装置，即使给料的水分有波动，它也能保持温度恒定。

这种磨粉与干燥联合装置，不仅省去对产品进行干燥的专用设备，而且由于雷蒙磨粉机热风的搅拌作用，干燥效果较好。
